Vuilfilter, Y-type, lasuiteinden (DS/SMS)

Toepassing:

Beschermt pompen, warmtewisselaars en soortgelijke apparatuur tegen vreemde voorwerpen.

Constructie:

Y-vormig (Y-filter)
De stromingsrichting is altijd naar de binnenkant van het filter
De gestroomlijnde vorm zorgt op een eenvoudige en kostenefficiënte manier voor betrouwbare processen

Kwaliteit:

Gemaakt van roestvrij staal AISI 316L/EN 1.4404.

Aansluitmogelijkheden:

Lasuiteinde, Clamp of DS/SMS.
Filtergroottes: 1 mm, 0,5 mm, 0,25 mm.

KV-waarde: De hoeveelheid water in m³/h bij +15 °C die erdoorheen stroomt bij een drukval van 1 bar.

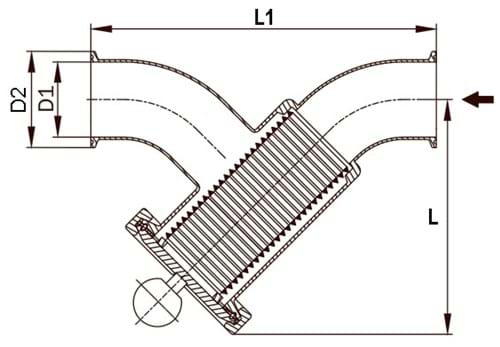

Artikelnummer	Nominaal dim. inch	D1 dia. mm.	D2 dia. mm.	Lengte L mm.	Inbouwafmetingen L1 mm.	Kolomafstand mm.	Vrije ruimte cm2	Debiet bij 1 bar drukverlies m3/h	Nettogewicht kg.	Basiseenheid
0119025025	1"	22,1	25,4	126,0	135,0	0,25	21,0	13,6	1,44	st.
0119025050	1"	22,1	25,4	126,0	135,0	0,50	37,0	15,1	1,44	st.
0119025100	1"	22,1	25,4	126,0	135,0	1,00	91,0	16,7	1,44	st.
0119038025	1½"	34,8	38,1	166,5	170,0	0,25	40,0	24,8	4,62	st.
0119038050	1½"	34,8	38,1	166,5	170,0	0,50	71,0	28,6	4,62	st.
0119038100	1½"	34,8	38,1	166,5	170,0	1,00	153,0	33,5	4,62	st.
0119051025	2"	47,5	50,8	193,0	181,0	0,25	61,0	36,5	4,75	st.
0119051050	2"	47,5	50,8	193,0	181,0	0,50	106,0	43,0	4,75	st.
0119051100	2"	47,5	50,8	193,0	181,0	1,00	257,0	51,5	4,75	st.
0119064025	2½"	60,2	63,5	233,0	232,0	0,25	61,0	56,2	6,71	st.
0119064050	2½"	60,2	63,5	233,0	232,0	0,50	106,0	69,2	6,71	st.
0119064100	2½"	60,2	63,5	233,0	232,0	1,00	257,0	86,7	6,71	st.
0119076025	3"	72,9	76,2	274,0	257,0	0,25	79,0	83,6	8,53	st.
0119076050	3"	72,9	76,2	274,0	257,0	0,50	137,0	103,1	8,53	st.
0119076100	3"	72,9	76,2	274,0	257,0	1,00	331,0	127,6	8,53	st.
0119102025	4"	97,4	101,6	345,0	301,0	0,25	119,0	127,9	14,89	st.
0119102050	4"	97,4	101,6	345,0	301,0	0,50	205,0	155,2	14,89	st.
0119102100	4"	97,4	101,6	345,0	301,0	1,00	498,0	192,3	14,89	st.

Onder voorbehoud van onjuiste productgegevens, afwijkingen in afbeeldingen/video’s, alsmede prijs- en wisselkoerswijzigingen.
