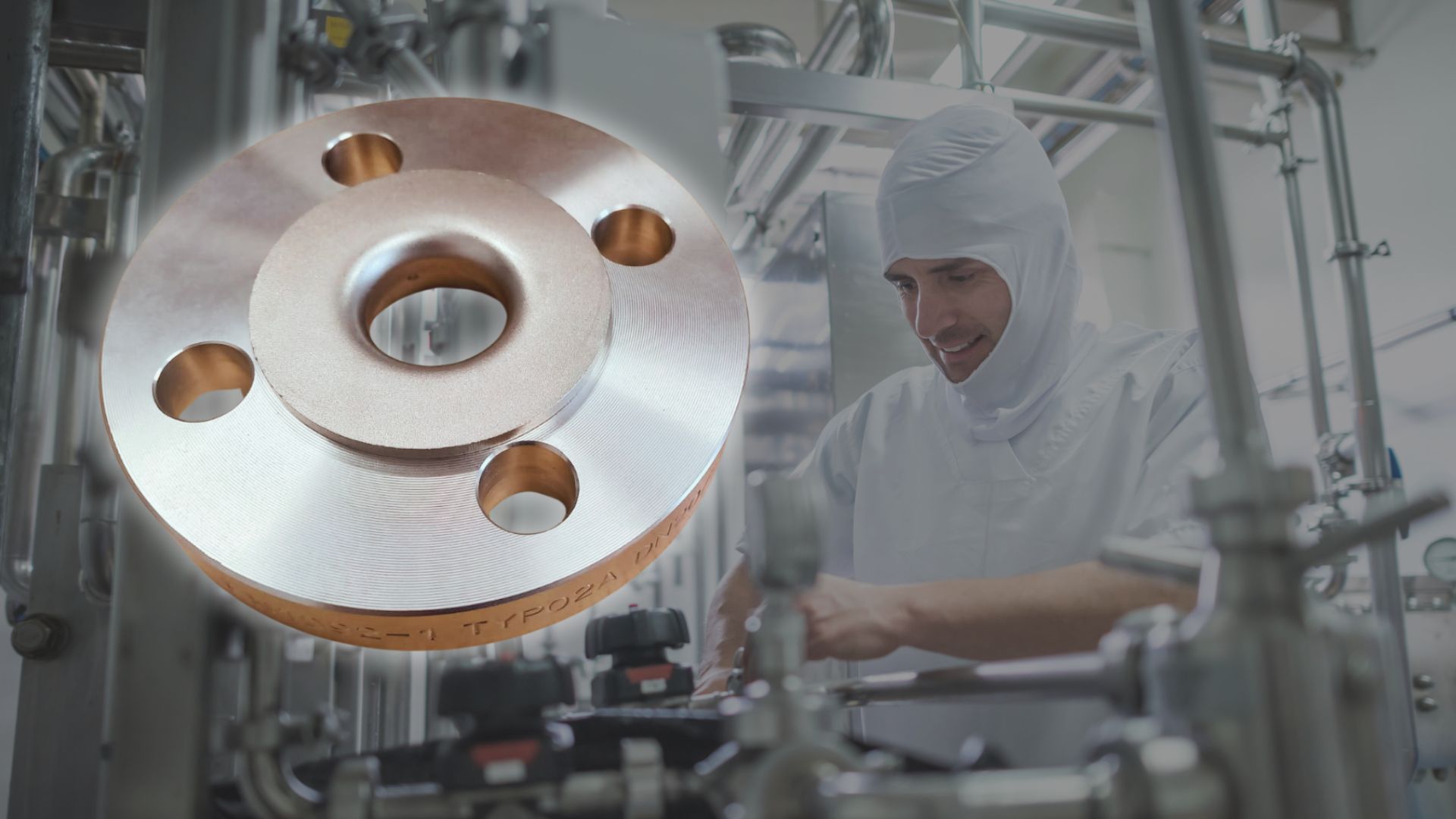

De flenskoppeling van A tot Z

In de procesindustrie zijn er veel stille helden te vinden onder de technische componenten die dagelijks in productiebedrijven worden gebruikt. Componenten die ervoor zorgen dat de processen zowel efficiënt als hygiënisch blijven, terwijl ze vaak ook operationele voordelen opleveren.

Een van de populairste van deze helden is de flenskoppeling, die vooral veel wordt gebruikt in de voedingsmiddelen- en farmaceutische productie – en daar zijn meerdere goede redenen voor!

Hieronder gaan we dieper in op wat de flenskoppeling precies is, waar deze wordt toegepast en wat de belangrijkste voordelen zijn als vast onderdeel van de uitrusting van een procesinstallatie. Misschien heeft u zich al eens afgevraagd of de flenskoppeling zou kunnen bijdragen aan het optimaliseren van uw productieprocessen?

Lees verder en doe de nodige kennis op om de juiste keuze te maken!

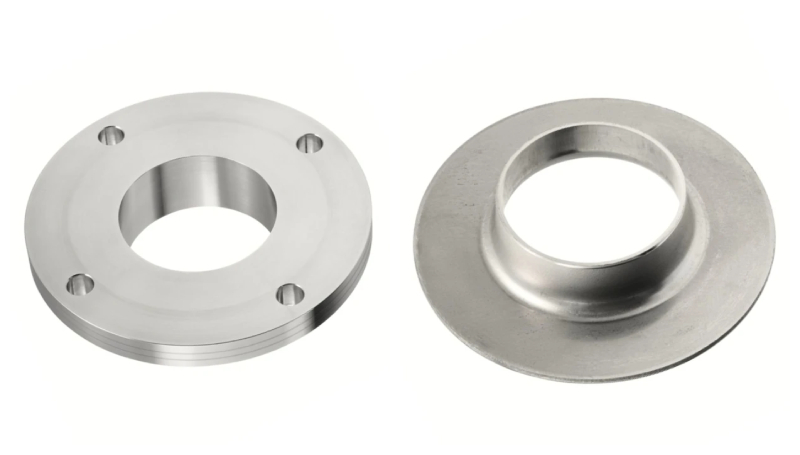

Als verbinding bestaat de flenskoppeling uit de flens zelf, die vaak verkrijgbaar is met 4 of 8 gaten, afhankelijk van de afmetingen, en een bijbehorende laskraag die is aangepast aan het flensgat. De losse flens wordt gekenmerkt doordat de flens onafhankelijk van de laskraag rond de middenas van de slang kan draaien. De vaste flens daarentegen kan niet draaien, omdat zowel de flens als de laskraag uit één stuk zijn gegoten. Wat beide typen gemeen hebben, is dat ze zijn gemaakt van roestvrij staal, met bouten aan het overige leidingsysteem worden bevestigd en altijd worden geïnstalleerd met een afdichtende pakking of o-ring.

Of het nu gaat om een losse flens of een vaste flens, onze assemblagewerkplaats zorgt er altijd voor dat de flenskoppeling op het slangpilaar zelf wordt gelast, dat op de slang wordt geperst. Dergelijke slangmontages kunnen uiteraard ook worden ontworpen met bochten van 45° of 90° en draaiingen in stappen van 45°, afhankelijk van de behoefte.

In de procesindustrie speelt de flenskoppeling vaak een cruciale rol bij het waarborgen van een veilige en efficiënte werking van de productielijn. Vaak draagt deze aanzienlijk bij aan het handhaven van hoge standaarden op het gebied van hygiëne en kwaliteit, met name binnen de productie van levensmiddelen en geneesmiddelen, waar precisie en hygiëne van cruciaal belang zijn.

Hier volgen enkele van de belangrijkste voordelen van de flenskoppeling:

• Flexibele installatie: eenvoudig te monteren en te demonteren, waardoor het gemakkelijk is om onderdelen in de productielijn te vervangen of aan te passen en zo tijd te besparen. Daarom is deze koppeling bij uitstek geschikt voor procesinstallaties waar vaak wijzigingen of aanpassingen plaatsvinden.
• Hygiënisch ontwerp: De lage oppervlakteruwheid in combinatie met een compatibele pakking of o-ring zorgt voor een dichte verbinding, voorkomt bacterievorming en vergemakkelijkt de reiniging. Zo vermindert u niet alleen het risico op besmetting, maar zorgt u ook voor een langere levensduur van de apparatuur en minder onderhoud.
• Robuuste constructie: Bestand tegen zowel hoge drukken als temperaturen en kan de zwaarste productieomstandigheden weerstaan zonder in te boeten aan prestaties, bijvoorbeeld tijdens CIP- of SIP-reiniging. De hoge kwaliteit verhoogt de bedrijfszekerheid aanzienlijk en vermindert stilstandtijd.

Hebt u onze YouTube-video over de aseptische losse flens al gezien? In de video laten we niet alleen een concreet voorbeeld zien van een van onze innovatieve slangoplossingen die in onze eigen assemblagewerkplaats is ontwikkeld, maar belichten we ook de belangrijkste voordelen van de aseptische losse flens voor de voedingsmiddelen- en farmaceutische productie.

De flenskoppeling is vaak een cruciaal technisch onderdeel in de procesindustrie, omdat deze zorgt voor een dichte en stabiele verbinding in de procesinstallatie. De keuze tussen een gewone en een aseptische flenskoppeling hangt af van uw specifieke eisen op het gebied van dichtheid, hygiëne en duurzaamheid in relatie tot de productieomgeving. Het verschil tussen deze twee typen zit voornamelijk in hun ontwerpnormen en toepassingsgebieden.

• Gewone flenskoppeling: Geschikt voor productieomgevingen met minder strenge hygiënecriteria, waar de nadruk juist ligt op het weerstaan van druk en chemische invloeden. Deze voldoet doorgaans aan standaarden zoals DIN en ANSI/ASME, die afmetingen, materiaaleisen en drukklassen specificeren zonder rekening te houden met aseptische behoeften. Ideaal voor water-, olie- en gasproductie, evenals voor de chemische industrie, waar robuustheid en kostenefficiëntie voorop staan. Hoewel de oppervlakte enige ruwheid vertoont, is dit aanvaardbaar wanneer hygiëne niet het primaire doel is.
• Aseptische flenskoppeling: de juiste keuze als u strenge hygiëne-eisen hebt. Deze wordt doorgaans gebruikt in de voedingsmiddelen-, farmaceutische en biotechnologische industrie, waar steriliteit cruciaal is om besmetting te voorkomen. De aseptische flenskoppeling voldoet aan de aansluitnormen DIN, ISO en ASME BPE, die zorgen voor gladde oppervlakken zonder dode hoeken, wat bacteriegroei helpt minimaliseren. Vaak zijn materialen vereist die herhaaldelijke sterilisatie kunnen doorstaan, en het ontwerp maakt het mogelijk om een dichte en hygiënische afdichting te verkrijgen zonder grote pakkingen.

Bij het kiezen van een flenskoppeling is het belangrijk om zowel rekening te houden met de kosten als met de toepassingsvereisten. Een gewone flenskoppeling kan een budgetvriendelijke keuze zijn en is tegelijkertijd robuust. Deze is echter niet geschikt voor steriele omgevingen. Omgekeerd kost de aseptische flenskoppeling iets meer en vereist deze meer onderhoud, maar voldoet wel aan de strengste hygiëne-eisen die nodig zijn in aseptische productieomgevingen.

Denk er goed over na – zodat u het maximale uit uw investering haalt!

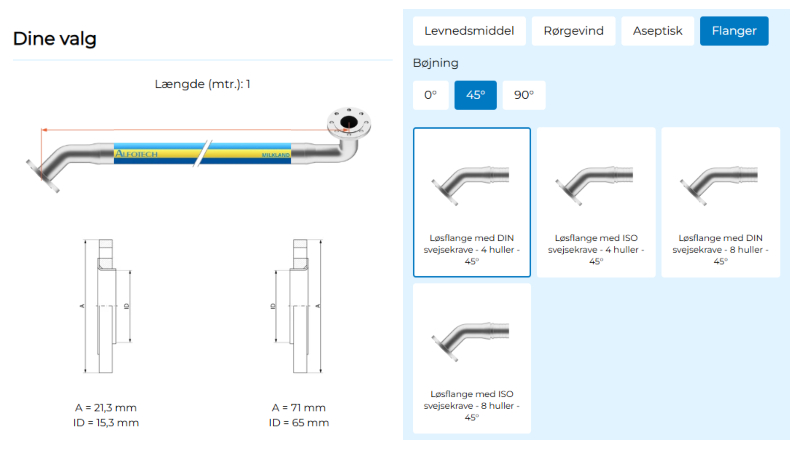

Met onze vernieuwde slangconfigurator kunt u in minder dan 2 min. uw eigen slangoplossing op maat samenstellen, compleet met losse flenzen! Nadat u de gewenste slang en de afmetingen hebt gekozen, kunt u in de volgende stap, naast eventuele bochten en draaiingen, eenvoudig losse flenzen toevoegen volgens de DIN/ISO-aansluitnormen. u hebt altijd een duidelijk overzicht van uw slangconfiguratie in het gedeelte ‘Uw keuzes’ aan de rechterkant van het scherm. Makkelijker kan het niet!

Probeer de slangconfigurator

Als u twijfelt over welke flenskoppeling het meest geschikt is voor uw productie, staan onze ervaren verkoopadviseurs altijd klaar voor een vrijblijvend gesprek over hoe u de optimale en efficiënte oplossing kunt realiseren. Neem nu contact met ons op via telefoonnummer +45 7020 0422 of e-mail aanvraag@alfotech.nl.
