Minigids: De wereld van de snelkoppelingen – Camlock vs. Storz

In de procesindustrie worden ze vaak snelkoppelingen genoemd. Zowel Camlock als Storz zijn klassieke industriestandaarden, en u kent ze wellicht als de voorkeurskeuze wanneer het snel moet gaan. Wat ze gemeen hebben, is dat ze precies hetzelfde doel dienen: het creëren van een dichte en betrouwbare verbinding tussen twee componenten in enkele seconden, zonder gebruik van gereedschap.

Maar als u verantwoordelijk bent voor onderhoud of inkoop, kan het lastig zijn om te bepalen wanneer u de ene oplossing boven de andere moet verkiezen.

Achter de overeenkomsten gaan technische verschillen schuil die van groot belang kunnen zijn voor uw operationele efficiëntie. De keuze tussen de verschillende soorten koppelingen is namelijk niet alleen een kwestie van persoonlijke voorkeur, maar ook van het waarborgen dat uw componenten een voorspelbare werking ondersteunen zonder onvoorziene stilstanden.

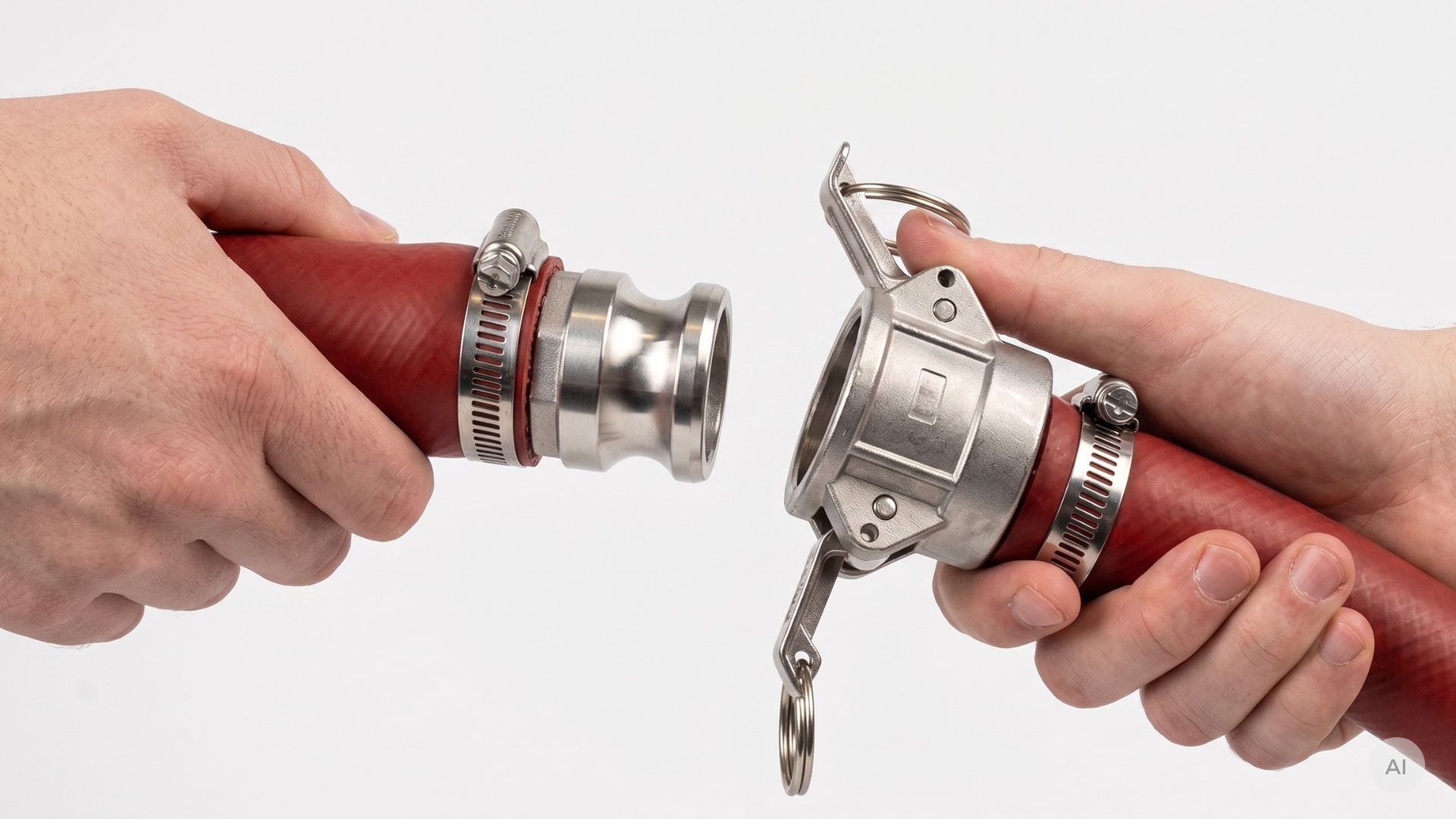

De Camlock-koppeling is een wereldwijd erkende oplossing die mechanische betrouwbaarheid combineert met een intuïtieve bediening, wat de dagelijkse gang van zaken in de voedingsmiddelenproductie optimaliseert. Het systeem is gebaseerd op een asymmetrische mannelijke/vrouwelijke configuratie. Wanneer de twee delen worden samengevoegd, worden ze vergrendeld door twee armen op de vrouwelijke koppeling naar beneden te drukken. Hierdoor wordt de pakking tegen het oppervlak van de adapter gedrukt en ontstaat er onmiddellijk een dichte verbinding zonder gebruik van gereedschap.

In de voedingsmiddelenindustrie, waar snelle verwerking noodzakelijk is, maakt deze oplossing een merkbaar verschil bij frequente batchwisselingen en productieomschakelingen. Omdat slangen handmatig kunnen worden aangesloten en losgekoppeld, ervaart u een soepel proces waarbij de tijd tussen productieruns wordt verminderd en het risico op menselijke fouten tot een minimum wordt beperkt. Het asymmetrische ontwerp biedt u bovendien de mogelijkheid om „eenrichtingssystemen“ te creëren, die fungeren als een extra beveiliging tegen de verkeerde aansluiting van kritieke slangen.

Om uw productie nog beter te beschermen tegen onbedoeld openen als gevolg van trillingen of drukstoten, bieden wij ook ‘veiligheidsvergrendelingen’ aan. Deze fungeren als een mechanische beveiliging en een extra veiligheidslaag, zorgen voor een soepele bedrijfsvoering en zowel uw medewerkers als het eindproduct beschermt.

U kunt het beste kiezen voor Camlock als:

• U regelmatig handmatige batchwisselingen uitvoert, waarbij een duidelijke bevestiging van de juiste vergrendeling vereist is.
• De ruimte rondom uw apparatuur beperkt is en u een component met een compact profiel nodig hebt.
• U werkt met agressieve media of CIP-retour in utiliteitsomgevingen.
• U behoefte hebt aan een breed assortiment aan adaptertypen. Wij bieden alles aan, van Camlock-koppelingsbehuizingen tot slangpilaars, zowel in roestvrij staal als in polypropyleen.

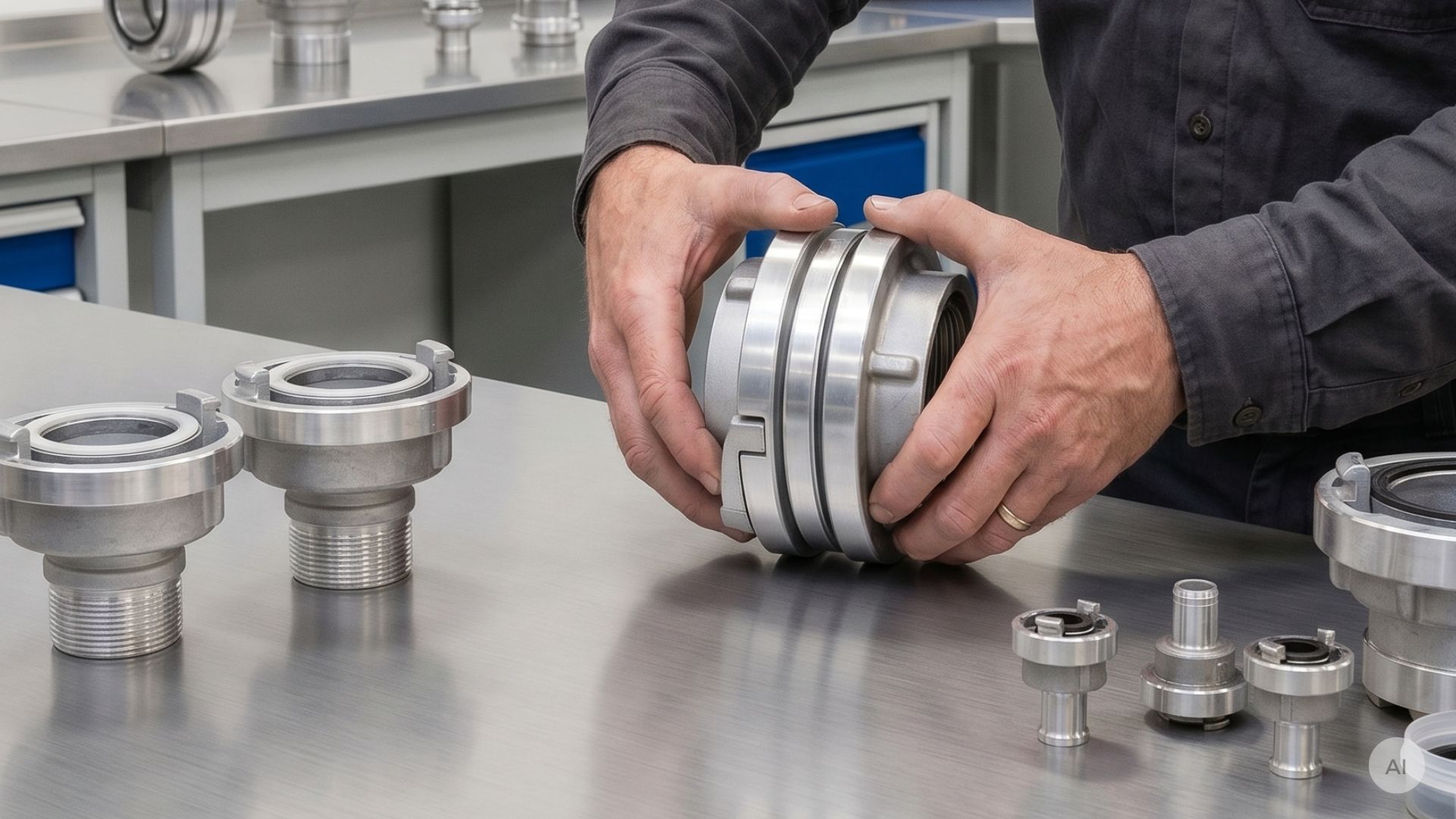

Waar Camlock uitgaat van het verschil tussen mannelijk en vrouwelijk, wordt de Storz koppeling gekenmerkt door zijn symmetrische en geslachtsneutrale ontwerp. Dit betekent dat beide koppelingshelften identiek zijn, zodat er geen verwarring ontstaat over de slanguiteinden. U hoeft alleen maar twee Storz koppelingen tegen elkaar te plaatsen en ze ongeveer 90° ten opzichte van elkaar te draaien, totdat ze in de bajonetsluiting vergrendelen.

Door het ‘geslachtsneutrale’ ontwerp is de Storz-koppeling bijzonder geschikt voor omgevingen met intensieve logistieke activiteiten. Wanneer een tankwagen arriveert en er grote hoeveelheden vloeibare ingrediënten of poeders moeten worden verwerkt, draagt de snelkoppeling bij aan het verminderen van tijdverlies en het risico op fouten. De symmetrische vergrendeling verdeelt de druk gelijkmatig over de klauwen. Dit maakt de koppeling robuust tegen de belastingen waaraan deze wordt blootgesteld in uw ontvangstruimtes en buiteninstallaties.


De grootste kracht van de Storz koppeling is het vermogen om grote hoeveelheden media en hoge temperaturen aan te kunnen zonder onnodige weerstand te veroorzaken. U ziet deze koppeling dan ook vaak in CIP-installaties en bij het bulktransport van meel, graan of vloeistoffen op grote schaal. De Storz koppeling vereist bovendien minder onderhoud, omdat deze geen armen heeft die kunnen breken.

Kies voor Storz als:

• u grote hoeveelheden vloeibare grondstoffen of droge stoffen (bulk) verwerkt – vaak in grote volumes.
• u verkeerde aansluitingen van slanguiteinden in logistieke en ontvangstzones wilt voorkomen.
• u een koppeling nodig hebt die standaard is bij veel externe transporteurs en tankwagens, bijvoorbeeld vaste en draaibare koppelingen.
• Driftsmiljøet er hårdt (udendørs, støvet, mekanisk belastende) og kræver udstyr med ekstrem fysisk holdbarhed.

Camlock-koppelingen en Storz-koppelingen vervullen in principe dezelfde functie, maar elk op hun eigen manier. Om de keuze voor u overzichtelijker te maken, hebben we de belangrijkste verschillen in een tabel samengevat, zodat u de koppelingen gemakkelijk kunt vergelijken.

Zelfs de beste koppeling faalt als deze op gevoel wordt gekozen of niet correct wordt onderhouden. Op basis van onze 40 jaar ervaring in de procesindustrie hebben we drie terugkerende fouten vastgesteld die duur kunnen uitvallen in de productie:

1. Onjuiste klauwafstand: De grootste valkuil bij Storz is de klauwafstand. Het is een wijdverbreide misvatting dat alle Storz koppelingen compatibel zijn. Probeert u twee verschillende maten met geweld op elkaar te zetten, dan ontstaan er ofwel kritieke lekkages ofwel een koppeling die zo vastloopt dat deze losgesneden moet worden.
2. Over het hoofd geziene slijtage aan armen en pennen: Een Camlock-koppeling is alleen veilig zolang de armen de juiste druk uitoefenen. We zien vaak dat armen na verloop van tijd speling krijgen door versleten pennen. Als de arm te gemakkelijk kan worden vergrendeld, is de verbinding niet dicht genoeg, wat kan leiden tot microlekkages en hygiënische risico’s.
3. Defecte afdichting door temperatuurschokken: Een koppeling die zich op kamertemperatuur bevindt, kan falen tijdens een CIP-reiniging bij 85 °C. Het afdichtingsmateriaal (bijv. EPDM, FPM of PTFE) moet worden gekozen op basis van zowel uw procesmedium als uw reinigingsprocedures om chemische afbraak en verlies van elasticiteit te voorkomen.

De keuze tussen Camlock-koppelingen en Storz koppelingen draait uiteindelijk om inzicht in uw proces. Heeft u behoefte aan de asymmetrische precisie en de vele configuratiemogelijkheden bij veelvuldig wisselen? Of is de symmetrische eenvoud bij hoge debieten het belangrijkst?

Wij beschikken over uitgebreide kennis van beide oplossingen en hebben een breed assortiment aan afmetingen en materialen op voorraad. Ons technische team staat klaar om u te adviseren mocht u twijfelen. Neem contact met ons op via aanvraag@alfotech.nl of +45 7020 0422 om uw proces te bespreken.

Camlock is een asymmetrisch mannelijk/vrouwelijk-systeem met vergrendelingsarmen voor handmatige bediening in interne processen. Storz is symmetrisch (geslachtsneutraal), waardoor het risico op niet-passende slanguiteinden wordt weggenomen en de logistiek wordt geoptimaliseerd, bijvoorbeeld bij het legen van tankwagens.

De symmetrische opbouw voorkomt tijdverlies, omdat de operator nooit het risico loopt met twee slanguiteinden te staan die niet aan elkaar gekoppeld kunnen worden. Dit maakt de logistiek betrouwbaar en razendsnel, wat een cruciaal voordeel is bij goederenontvangst en in drukke logistieke zones.

Camlock-koppelingen worden bediend door de vergrendelingsarmen naar de koppeling toe te kantelen, wat voornamelijk vrije ruimte rondom de armen in verticale/radiale richting vereist. Storz-koppelingen moeten daarentegen ongeveer 90° worden gedraaid om te vergrendelen, en die draaibeweging kan lastig zijn in dicht opeengepakte machine-installaties of krappe leidingtrajecten.

Ja, mits de pakking is afgestemd op de toepassing. Bij temperaturen rond 85 °C falen standaardpakkingen vaak waardoor hittebestendige materialen zoals EPDM, FPM of PTFE nodig zijn om zowel hitte als agressieve reinigingschemicaliën te weerstaan.
