Video: De Vulcano-slang en de Bridge-W2-slangklem – een perfect vacuümduo

Je hebt de juiste vacuümslang gekozen. Spiraal versterkt, voedselveilig en gedimensioneerd voor de onderdruk. De aansluiting zit stevig vast en het systeem zuigt de onderdruk aan zoals het hoort. Alles wijst erop dat de verbinding goed is. Maar wat in werkelijkheid bepaalt of de slang op lange termijn meegaat, is vaak het kleinste onderdeel van de verbinding: de slangklem.

Een slangklem lijkt op het eerste gezicht op alle andere slangklemmen. Maar bij een vacuümslang met stalen spiraal is het de geometrie van de rand die bepaalt welke slangklem de juiste keuze is.

Waar we in onze laatste video over vacuümfittingen de nadruk legden op de verbindingen in een vacuümsysteem, gaan we hier een stapje verder: naar de overgang van slang naar sproeikop, waar de slangklem zorgt voor de afdichting. Onze Account Manager, Ajnur Hrnjic, geeft je een overzicht van het perfecte vacuümduo.

Het duo bestaat uit twee componenten: een flexibele vacuümslang en een slangklem die is aangepast aan de geometrie ervan. Afzonderlijk zijn het goede componenten. Het is de wisselwerking tussen beide die het verschil maakt.

Onder onze PUR-slangen vind je de Vulcano-slang – transparante polyurethaanslangen met een ingebouwde, met PU gecoate staalspiraal, die de vacuümkrachten tegengaat en de doorsnede openhoudt bij onderdruk.

3 kernkenmerken maken deze slang tot een solide keuze voor vacuümtoepassingen in de procesindustrie:

1. Transparante wand en gladde binnenkant: je hebt volledig zicht op de doorstroming onder vacuüm, en het gladde oppervlak minimaliseert wrijving en afzettingen, waardoor verstopping en vacuümverlies worden voorkomen.
2. Robuust in vochtige omgevingen: De slang is bestand tegen hydrolyse en micro-organismen, waardoor je het vacuümsysteem veilig kunt gebruiken in vethoudende voedselverwerkingsprocessen en in de farmaceutische industrie.
3. Breed temperatuurbereik en strenge wettelijke eisen: Met een temperatuurbereik van -40 °C tot +90 °C en een onderdruk tot 0,40 bar bent u verzekerd van een stabiel vacuüm, zelfs bij sterke schommelingen in het proces. De slang voldoet aan de verordeningen EC 1935/2004, EU 10/2011 en de FDA-voorschriften, zodat de documentatie in orde is voor zowel je klanten als de toezichthouders.

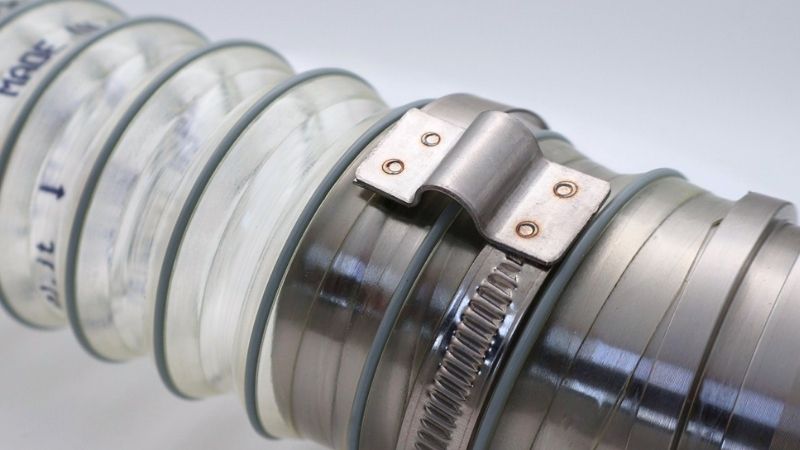

Bridge W2 is een slangklem van roestvrij staal (AISI 430) met afgeronde randen en een brugvorm, die speciaal is ontworpen voor spiraal versterkte vacuümslangen. Waar een traditionele slangklem vaak plat en scherp is, volgt de W2 de vorm van de slang.

Aan de buitenkant van de stalen spiraal vormt de Vulcano-slang een reeks verhogingen met kleine groeven ertussen – verdiepingen die helemaal rondom de slang lopen. Precies daar past de afgeronde rand van de Bridge W2 in. In plaats van als een scherpe lijn op de rug van de spiraal te rusten, verdeelt de band de spankracht gelijkmatig over 360 graden rondom de slangwand.

 In het dagelijks gebruik biedt deze geometrie drie concrete voordelen:

• Gelijkmatige oppervlaktedruk: de kracht wordt verdeeld over het gehele contactoppervlak tegen de slangtule. Het resultaat is een stabiele en betrouwbare vacuümafdichting zonder zwakke plekken.
• Mechanische ontlasting van de spiraal: er is geen puntbelasting die na verloop van tijd in het polyurethaan kan doordringen of de spiraal kan vervormen.
• Hygiënische pasvorm: De gelijkmatige aanspanning laat geen drukplekken of plooien achter, waar zich anders productresten en vocht zouden kunnen ophopen.

De fout ontstaat vaak met de beste bedoelingen. Een technicus of operator moet een nieuwe vacuümslang monteren en pakt een klassieke slangklem van de plank, omdat de diameter op het eerste gezicht past. De verbinding wordt vastgezet, is bij het opstarten lekvrij en ziet er helemaal goed uit. Het probleem is alleen dat een klassieke slangklem met scherpe, haakse randen vanaf het eerste bedrijfsuur tegen de constructie van de spiraal inwerkt.

Telkens wanneer de slang wordt blootgesteld aan trillingen en drukschommelingen, graven de scherpe randen zich iets dieper in het polyurethaan. Het materiaal wordt ingeklemd tussen twee harde oppervlakken en verliest zijn elasticiteit precies op de plek waar de klem zit.

Na verloop van tijd ontstaat er een regelrechte doorsnijding, waarbij de slang langs de windingen barst, lang voordat zijn eigenlijke levensduur is verstreken. In een vacuümsysteem manifesteert de slijtage zich zelden als druppels op de vloer. Integendeel. De onderdruk zuigt omgevingslucht, vocht en deeltjes door de microscopisch kleine scheurtjes naar binnen. Het gevolg is oxidatie, microbiologische verontreiniging of een aangetaste batch, die pas bij de daaropvolgende kwaliteitscontrole wordt ontdekt.

Zoals we eerder al hebben aangegeven, is een stalen spiraal geen garantie voor een probleemloze vacuümwerking als het materiaal van de slang niet geschikt is voor het proces. Dezelfde logica geldt voor de verbinding: zelfs de meest slijtvaste slang begeeft het voortijdig als de verkeerde slangklem hem van buitenaf doorsnijdt.

Om ervoor te zorgen dat de verbinding op lange termijn volledig dicht blijft, loont het de moeite om tijdens de montage grondig te werk te gaan.

Hier zijn 3 zaken waar je op moet letten om de perfecte combinatie te vinden.

1. Kies op basis van de buitendiameter van de slang: Kies het diameterbereik van de slangklem op basis van de buitendiameter van de slang, gemeten over de spiraal, en niet op basis van de nominale binnendiameter. De Bridge W2-slangklem is geschikt voor diameters van ø40-330 mm en past op al onze Vulcano-slangen.
2. Plaats de afgeronde brug op de juiste manier: De rand moet precies in de groef tussen twee spiraalwindingen liggen – niet bovenop de spiraal zelf. Span vervolgens gelijkmatig rondom aan met een gecontroleerd koppel, zonder te strak aan te spannen.
3. Zorg voor een correcte aarding: de Vulcano-slang is voorzien van antistatisch wandmateriaal dat statische elektriciteit afvoert. De lading moet echter uit het systeem worden afgevoerd, anders kunnen er vonken ontstaan, met name bij het vervoer van droge stoffen en poeder. Maak de stalen spiraal aan beide uiteinden van de slang bloot en sluit deze aan op de aarding van de installatie, zodat statische elektriciteit wordt afgevoerd.

Een vacuümsysteem is een keten. De slang, de koppelingen, de slangklem – alles hangt met elkaar samen. En zoals bij elke keten geldt: de zwakste schakel bepaalt hoe duurzaam de keten is. Vulcano en Bridge W2 vormen een doordachte combinatie, omdat de geometrie van de band is afgestemd op de spiraal van de slang. Dicht, hygiënisch en zacht tegelijk.

Daarom is het belangrijkste om te onthouden: kies een slangklem niet alleen op basis van de diameter. Kies degene die past bij de constructie van de slang.

Overweeg je deze opstelling voor je productielijn? Bel ons op +45 7020 0422 of stuur een e-mail naar aanvraag@alfotech.nl, dan helpen wij je graag bij het vinden van de juiste oplossing.

Dat werkt bij de opstart, maar het houdt zelden stand. Een gewone slangklem heeft platte, scherpe randen, en zelfs wanneer deze voorzichtig wordt aangespannen, zorgen dagelijkse trillingen, drukschommelingen en hantering er na verloop van tijd voor dat de randen zich in het polyurethaan langs de spiraal inwerken. Kies daarom een slangklem die past bij de uitwendige geometrie van de slang.

Inspecteer de slang direct langs de randen van de slangklem. Als je verkleuring in het polyurethaan, diepe klemgroeven of beginnende barstjes langs de spiraal waarneemt, is de structuur van de slangwand verzwakt en moet de slang worden vervangen.

De geometrie van de randen. Een gewone klemband heeft vlakke, haakse randen die als een scherpe lijn op het oppervlak van de slang liggen. Een vacuümslangklem zoals de Bridge W2 heeft afgeronde randen en een brugvorm die in de groef tussen de spiraalwindingen ligt. Het verschil is met het blote oog misschien moeilijk te zien, maar tijdens het gebruik krijg je een verbinding die op de lange termijn standhoudt.

De slang wordt geleverd met volledige traceerbaarheid, batchnummer en conformiteitsverklaring volgens EC 1935/2004, EU 10/2011 en FDA CFR 21-177.2600. Het materiaal is vrij van weekmakers, nitrosaminen en ftalaten, zodat je de slang met een gerust hart kunt gebruiken voor gevoelige voedsel- en farmaceutische processen.
