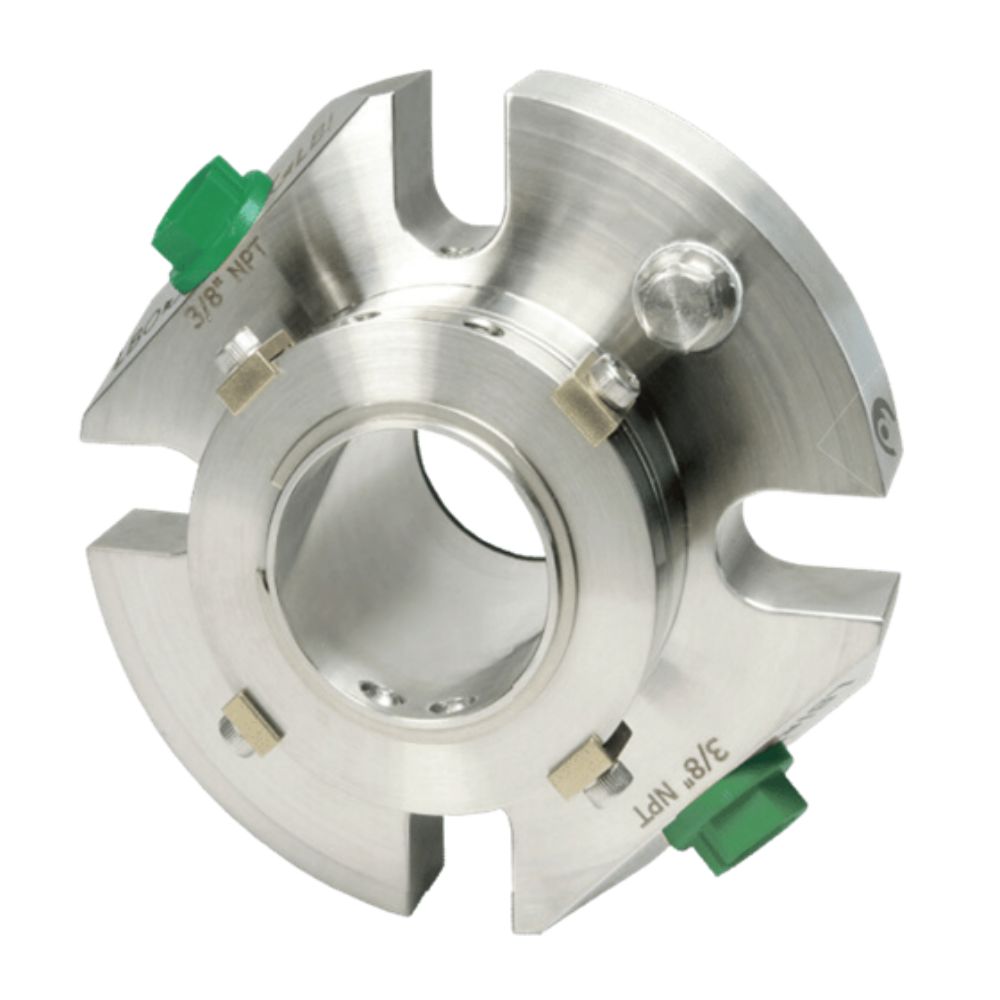

Patroonafdichting LDC40 Dubbel

Toepassing:

Dubbele patroonafdichting voor het afdichten en voorkomen van vloeistof- of gaslekken. Dubbele patroonafdichtingen worden gebruikt in veeleisende toepassingen waar enkelvoudige patroonafdichtingen niet volstaan.

Let op: het product is verkrijgbaar in meer afmetingen en materialen dan hier vermeld. Neem gerust contact met ons op voor meer informatie.

Constructie:

• Multiveer
• Gebalanceerd
• Met 4 montagegaten
• Onafhankelijk van de draairichting

Kwaliteit:

• Roestvrijstalen flens AISI 316
• Bus van Hastelloy

Bedrijfsgrenzen:

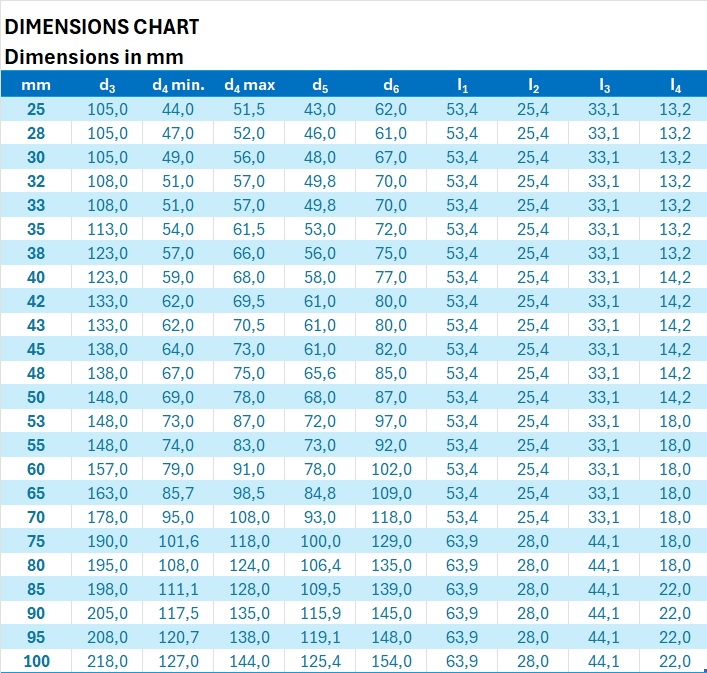

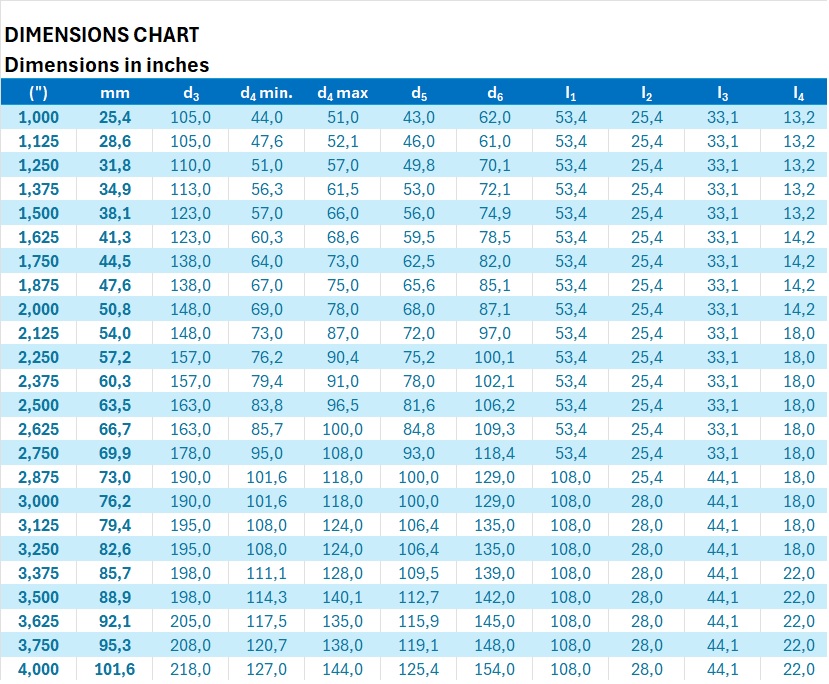

d1 = diameter, p = druk, v = snelheid, t = temperatuur

• d1 = 25 mm tot 100 mm
• p = 25 kg/cm²
• v = 16 m/s
• t = -15 °C tot +200 °C

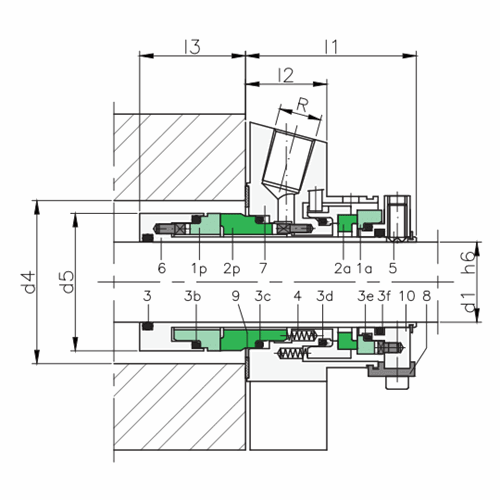

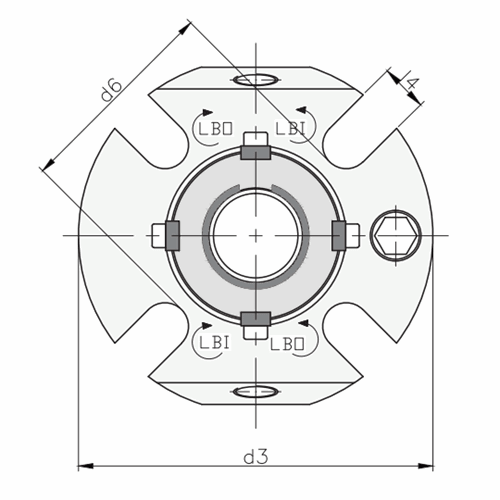

Onderdelen:

1p. Roterend contactvlak productzijde
2p. Stationair deel productzijde
1a. Stationair deel atmosferische zijde
2a. Roterend contactvlak, atmosferische zijde
 3. O-ringen
 4. Veren
 5. Stelschroeven
 6. Bus
 7. Flens
 8. Instelclips
 9. Vlakke pakking
10. Aandrijfring
