Patroonafdichting LSC40-F

Toepassing:

Enkelvoudige patroonafdichting voor het afdichten van roterende assen en het voorkomen van lekken van vloeistof of gas.
Let op: het product is verkrijgbaar in meer afmetingen en materialen dan hier vermeld. Neem gerust contact met ons op voor meer informatie.

Constructie:

• Multiveer
• Gebalanceerd

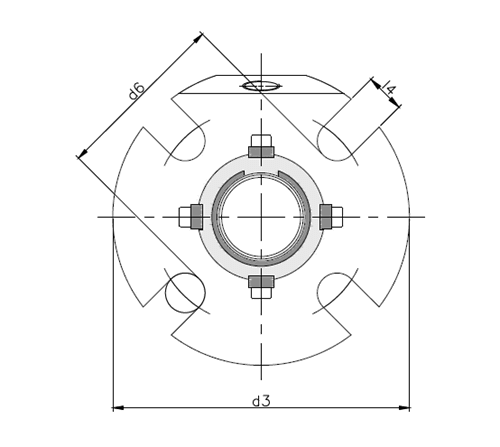

• Met 4 montagegaten
• Onafhankelijk van de draairichting
• Met spoelaansluitingen voor spoelen, reinigen en koeling tussen de contactvlakken van de afdichting

Kwaliteit:

• Roestvrijstalen flens AISI 316
• Bus van Hastelloy

Bedrijfsgrenzen:

d1 = diameter, p = druk, v = snelheid, t = temperatuur

• d1 = 25 mm tot 100 mm
• p = 25 kg/cm²
• v = 16 m/s
• t = -15 °C tot +200 °C

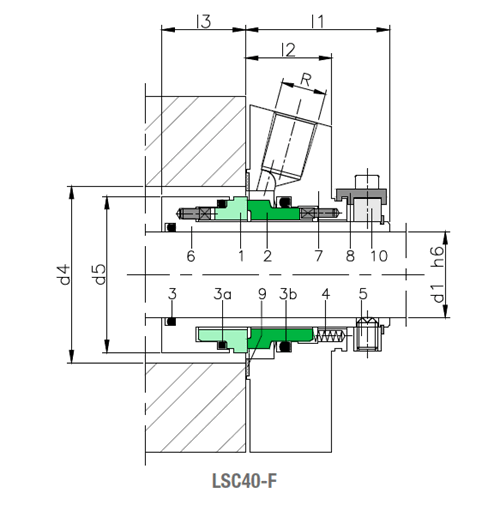

Onderdelen:

• Roterend contactvlak
• Stationair contactvlak
• O-ringen
• Veren
• Stelschroeven
• Bus
• Flens
• Instelclips
• Vlakke pakking
• Aandrijfring
