Vacuüm-T-stuk, verloopstuk, KF

Toepassing:

Vacuüm-T-stuk volgens de KF-standaard (Klein Flange) met verloopstuk, waarmee twee verschillende buisdiameters direct in één onderdeel kunnen worden aangesloten. Het T-stuk is ideaal om kleinere onderdelen of meetapparatuur, zoals manometers, sensoren of kleine regelkleppen, direct op een grotere hoofdleiding van het proces aan te sluiten. Aangezien de verbindingen volledig zonder gereedschap kunnen worden gemonteerd en gedemonteerd, zorgt het onderdeel voor maximale flexibiliteit in systemen waar regelmatig reiniging, onderhoud of wijzigingen in de opbouw plaatsvinden.

Constructie:

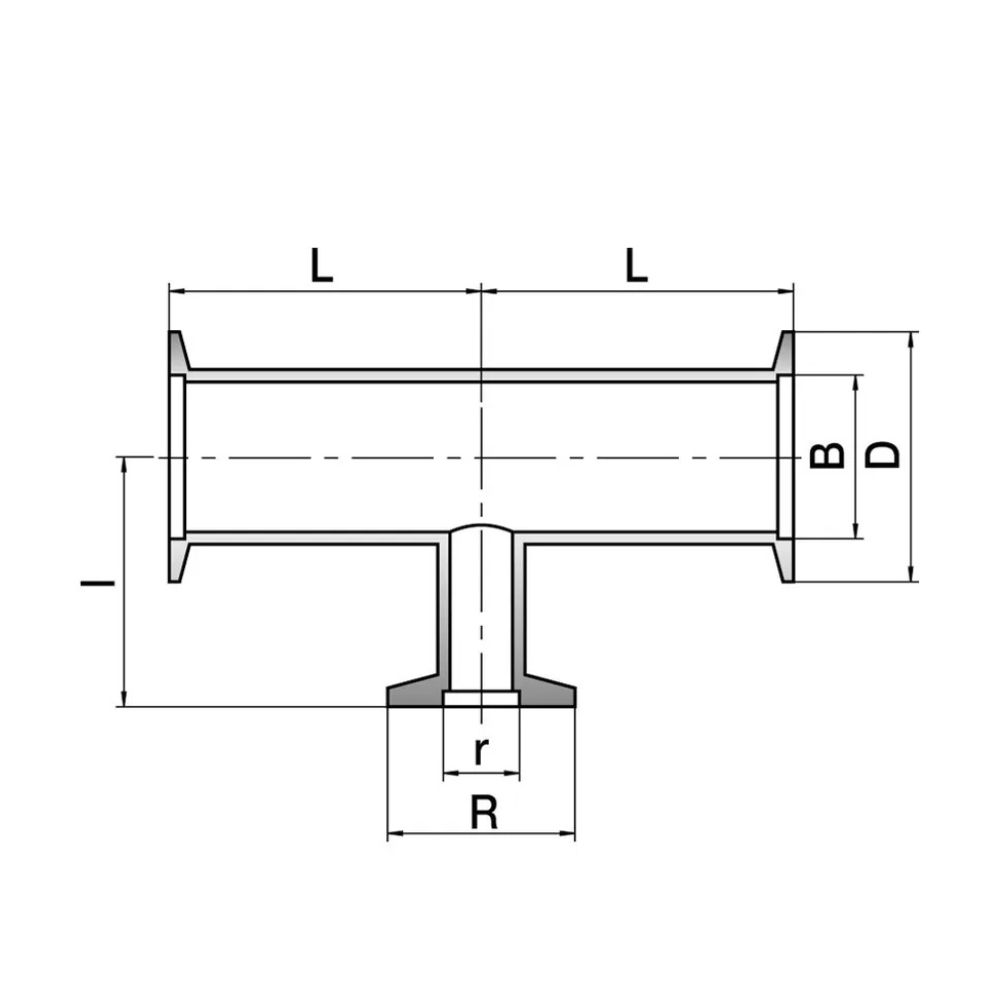

Het T-stuk is uitgevoerd met een nauwkeurige, haakse aftakking met verloop, die zorgt voor een soepele overgang tussen de verschillende afmetingen van het systeem. Het wordt aan alle drie de uiteinden gemonteerd met behulp van standaard centreerringen met ingebouwde pakkingen, die worden vastgezet met uitwendige KF-klemmen die zijn aangepast aan de specifieke aansluitmaten van respectievelijk de hoofdleiding en de aftakking. De constructie zorgt voor een snelle en betrouwbare afdichting die geschikt is voor laag-, middel- en hoogvacuüm.

• Voldoet aan DIN 28403 en ISO 2861.
• Aansluitingen zijn leverbaar in afmetingen van DN25/DN16 tot DN50/DN40.
• De vacuümdruk is afhankelijk van het gekozen O-ringmateriaal.

Kwaliteit:

Gemaakt van roestvrij staal AISI 316L. Het materiaal en de nauwkeurige afwerking garanderen een optimale corrosiebestendigheid en volledige compatibiliteit met andere gestandaardiseerde KF-componenten, in overeenstemming met de geldende DIN/ISO-normen.

Vacuümdruk:

10⁻⁷ mbar.
