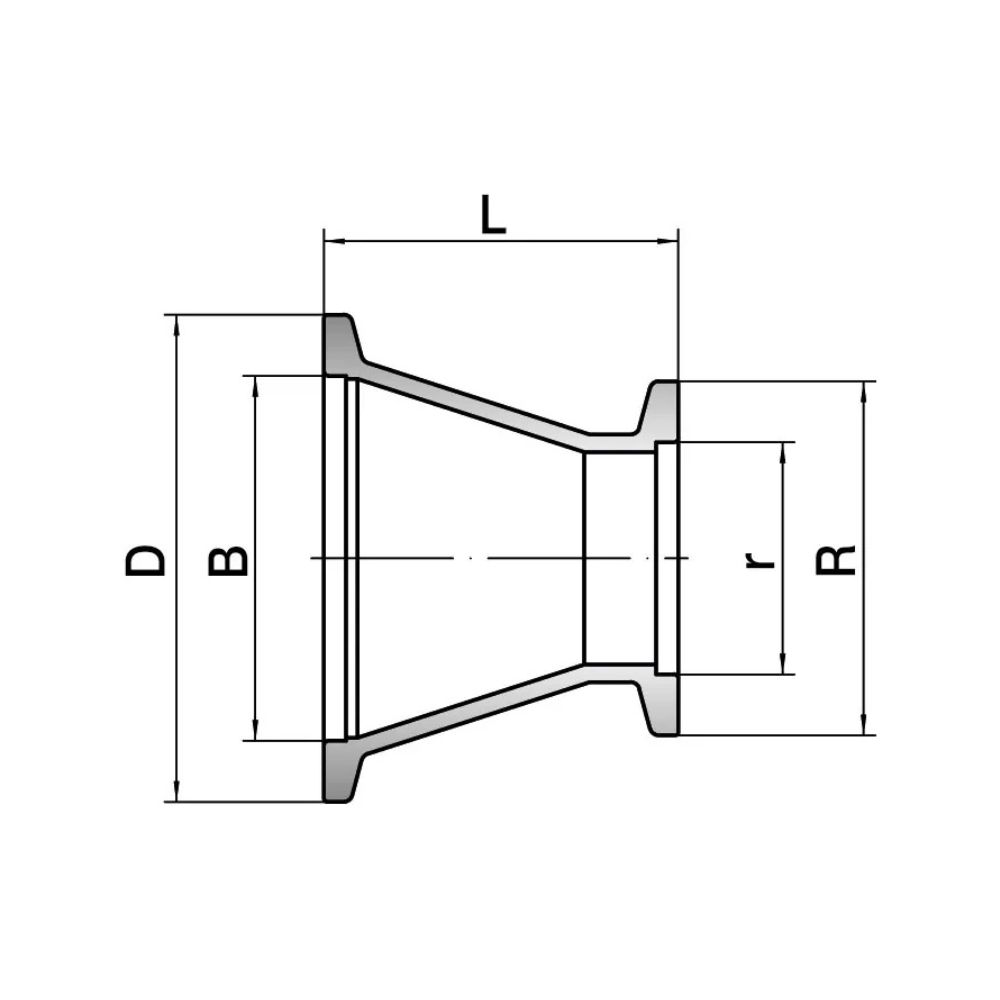

Vacuümflens, concentrisch verloopstuk, KF

Toepassing:

Vacuümflens volgens de KF-standaard (Klein Flange) met een ingebouwd concentrisch verloopstuk, waardoor twee verschillende buismaten direct binnen één onderdeel met elkaar kunnen worden verbonden. De flens zorgt voor een gelijkmatige en gecentreerde overgang in het vacuümsysteem tussen componenten, zoals buizen, kleppen en pompen, met verschillende aansluitmaten. Aangezien de verbinding volledig zonder gereedschap kan worden gemonteerd en gedemonteerd, is deze ideaal voor flexibele vacuümsystemen die vaak worden onderhouden of waarvan de opbouw voortdurend wordt aangepast.

Constructie:

De vacuümflens is uitgevoerd als een geïntegreerd verloopstuk uit één stuk met een conische vorm, die de stromingsweerstand en turbulentie in de overgang minimaliseert. De vacuümflens bestaat uit één onderdeel met een conisch verloopstuk. Dit zorgt voor een goede doorstroming en minder turbulentie. De flens wordt aan beide kanten gemonteerd met centreerringen met pakkingen en vastgezet met uitwendige KF-klemmen. Zo ontstaat snel een betrouwbare afdichting voor laag-, middel- en hoogvacuüm.

• Voldoet aan DIN 28403 en ISO 2861.
• Aansluitingen zijn leverbaar in afmetingen van DN25/10 tot DN50/40.
• De vacuümdruk is afhankelijk van het gekozen O-ringmateriaal.

Kwaliteit:

Gemaakt van roestvrij staal AISI 316L. Het materiaal en de nauwkeurige vormgeving garanderen een optimale corrosiebestendigheid en volledige compatibiliteit met andere gestandaardiseerde KF-componenten in overeenstemming met de geldende DIN/ISO-normen.

Vacuümdruk:

10⁻⁷ mbar.
