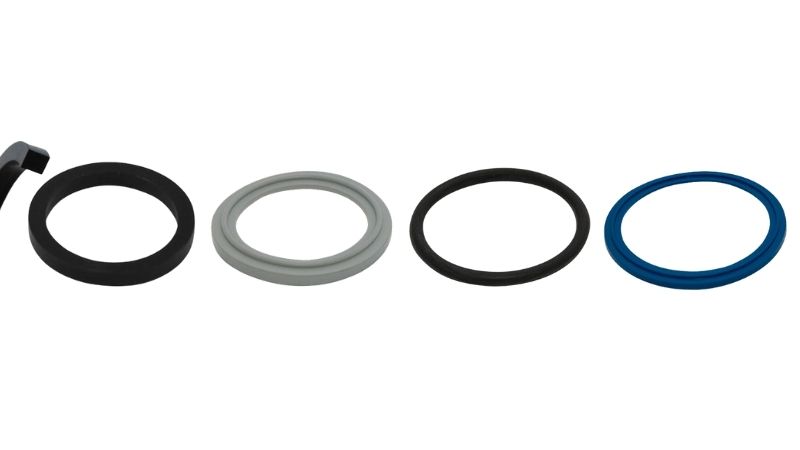

Koppelingspakking – Kenmerken, voordelen en toepassingen

Koppelingspakkingen zijn essentiële afdichtingscomponenten in procesinstallaties, waar dichtheid, hygiëne en bedrijfszekerheid voorop staan. Ze zorgen voor een betrouwbare afdichting tussen buizen en fittingen in leidingsystemen, die doorgaans worden blootgesteld aan belastingen door CIP- of SIP-reiniging, temperatuurschommelingen en agressieve media. De pakking wordt tussen twee koppelingsvlakken geplaatst en fungeert als barrière tegen zowel het medium als invloeden van buitenaf. In de voedingsmiddelen- en farmaceutische productie, waar de eisen aan reinheid en documentatie bijzonder hoog zijn, spelen koppelingspakkingen een sleutelrol bij het waarborgen van productkwaliteit en bedrijfszekerheid. Zelfs kleine lekkages of storingen kunnen grote gevolgen hebben voor zowel de productie als de voedselveiligheid, en daarom is de keuze voor de juiste pakking net zo belangrijk als de rest van het installatieontwerp.

Koppelingspakkingen zijn daarom bedrijfskritische componenten, aangezien een lekkende pakking de gehele productie kan stilleggen. Bekijk de video en ontdek waarom koppelingspakkingen onmisbaar zijn in uw reserveonderdelenvoorraad.

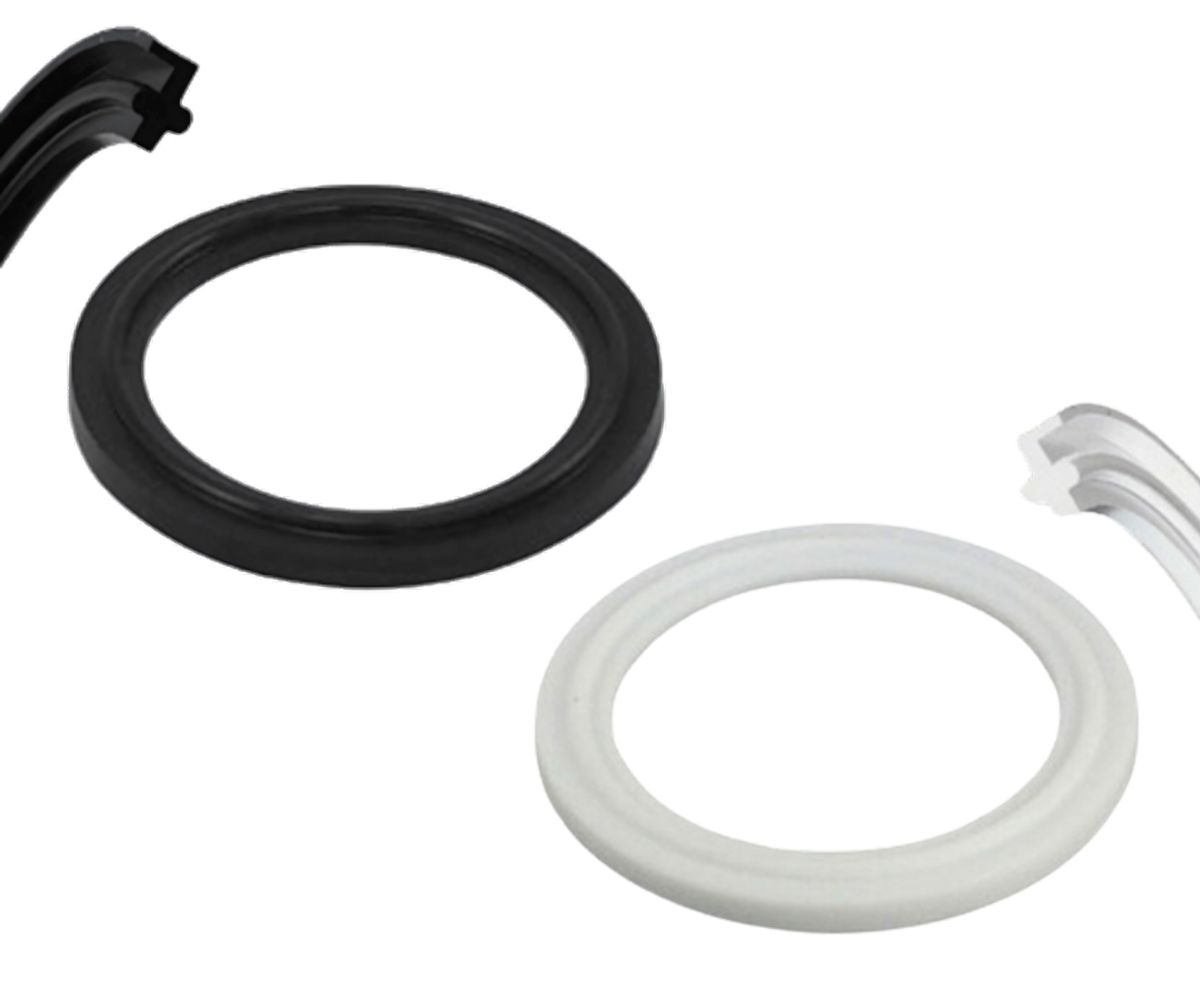

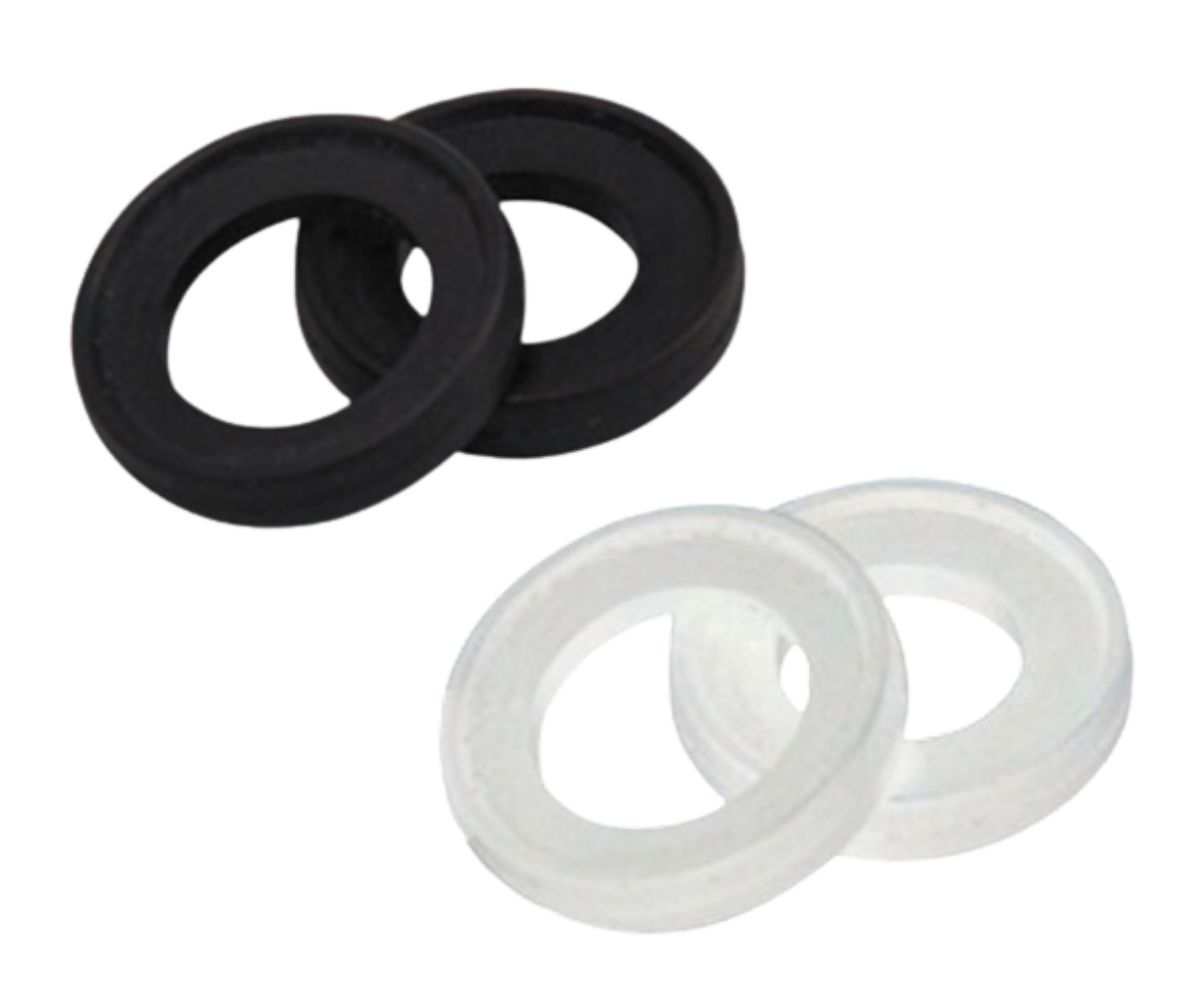

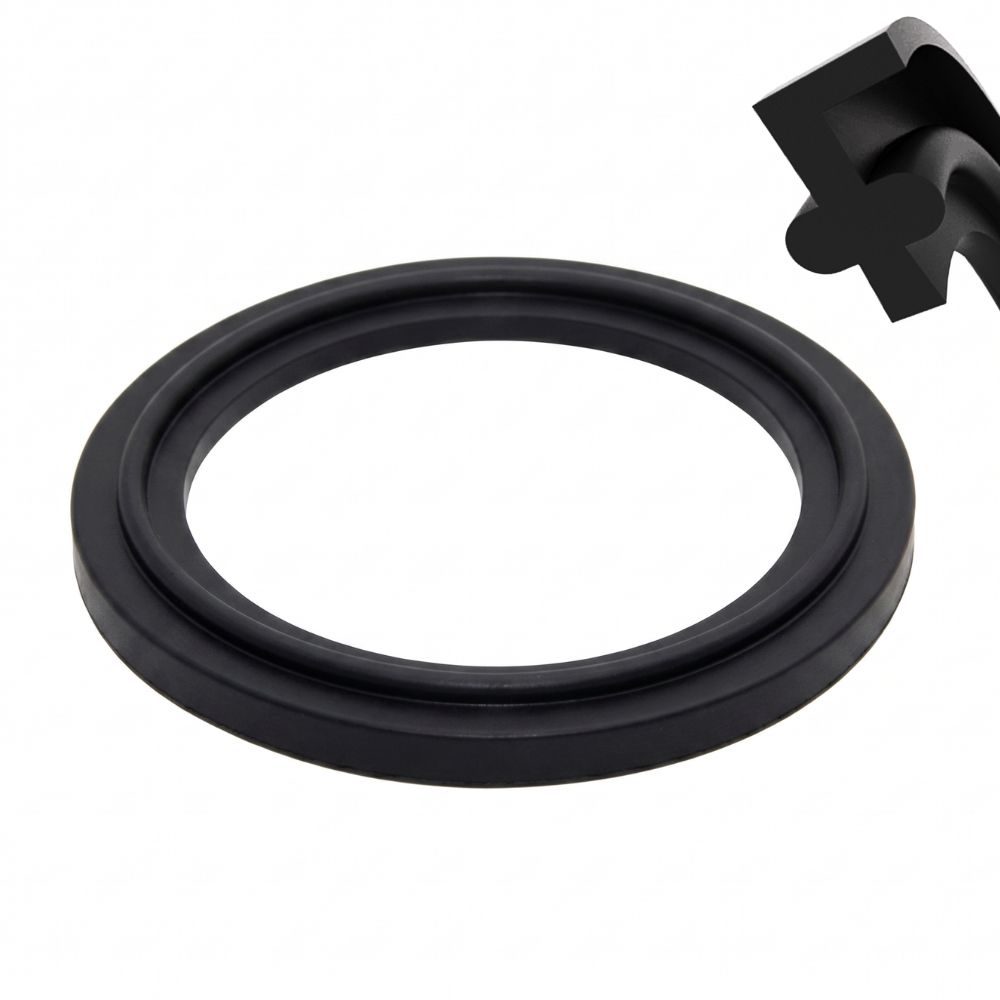

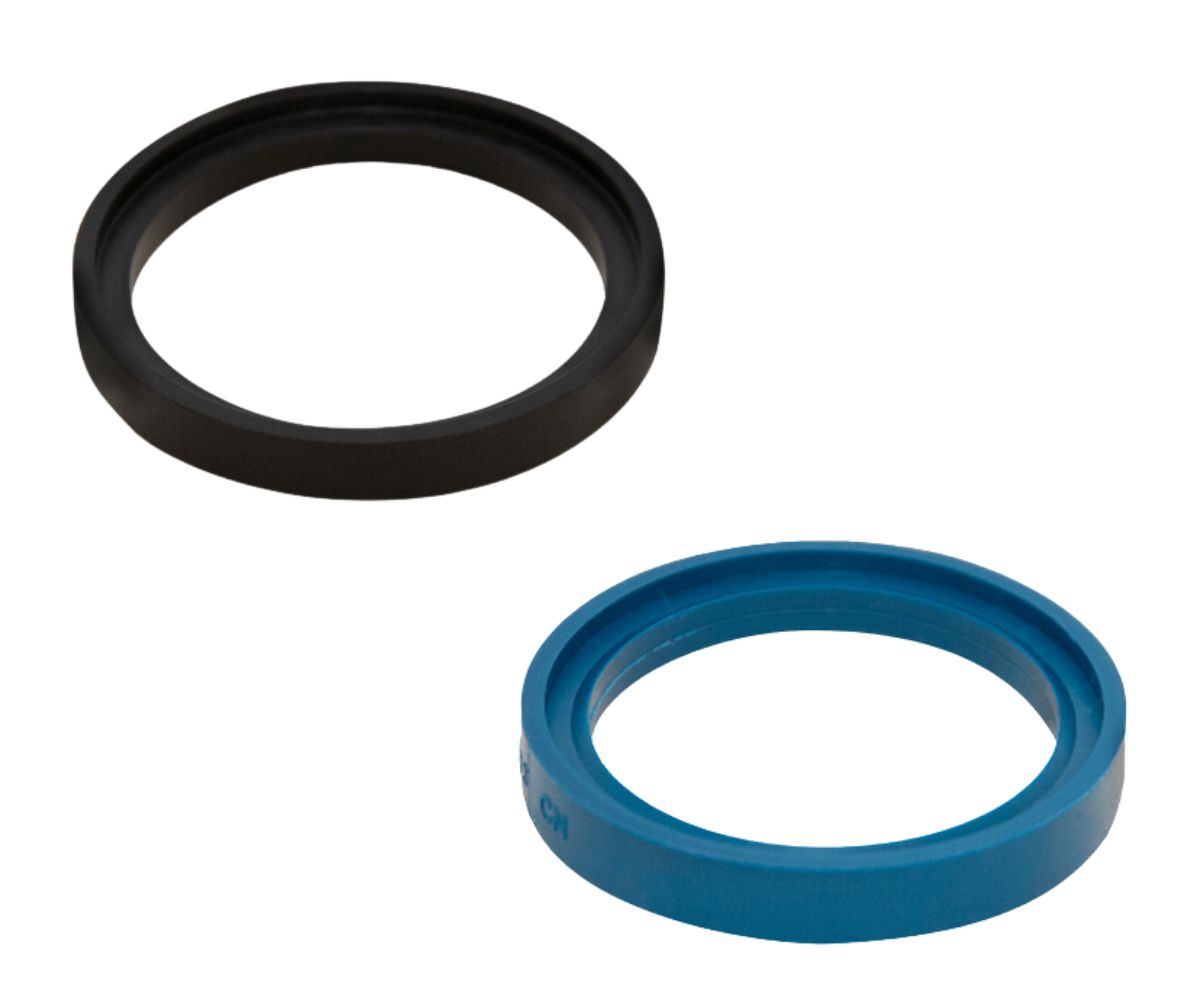

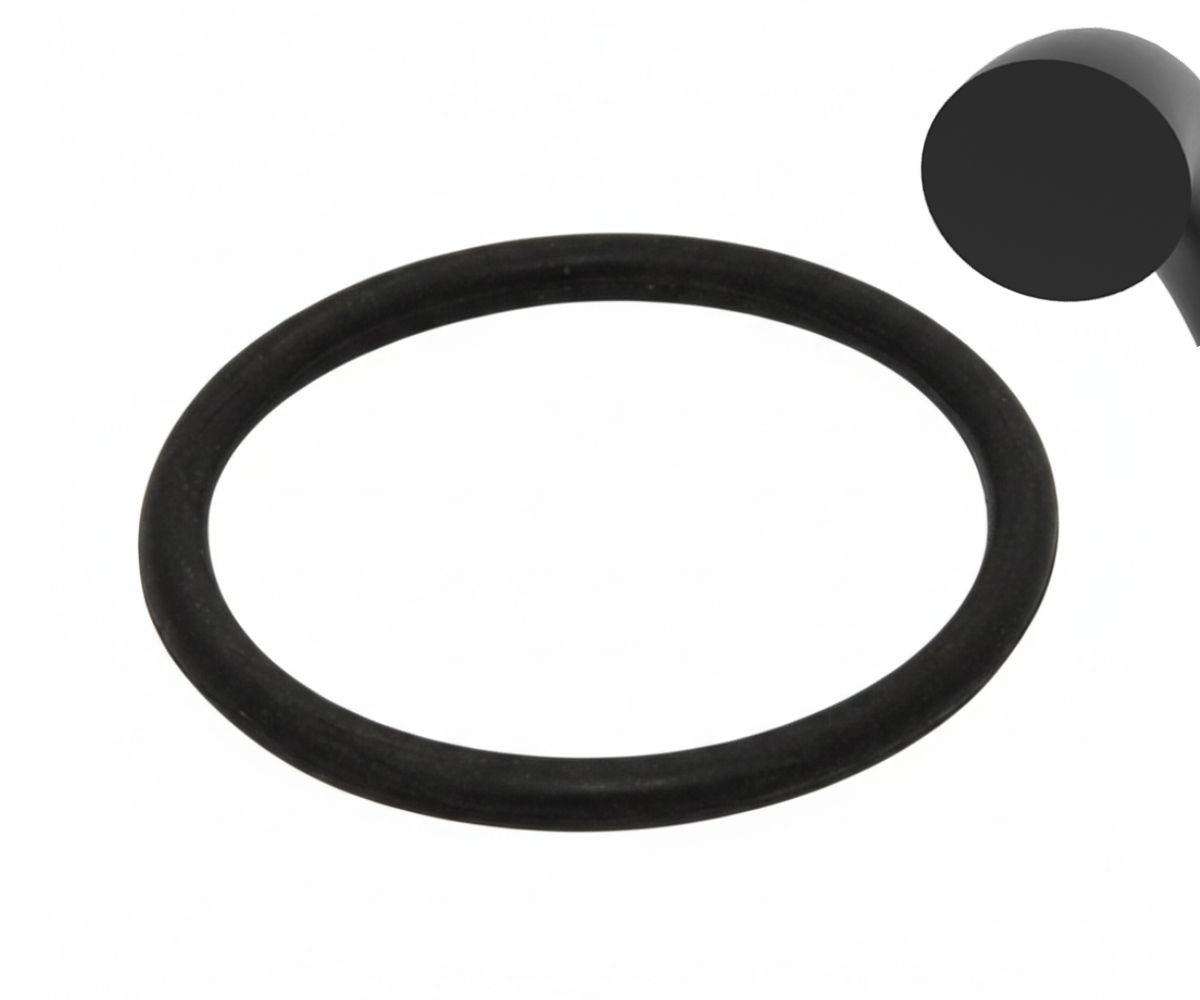

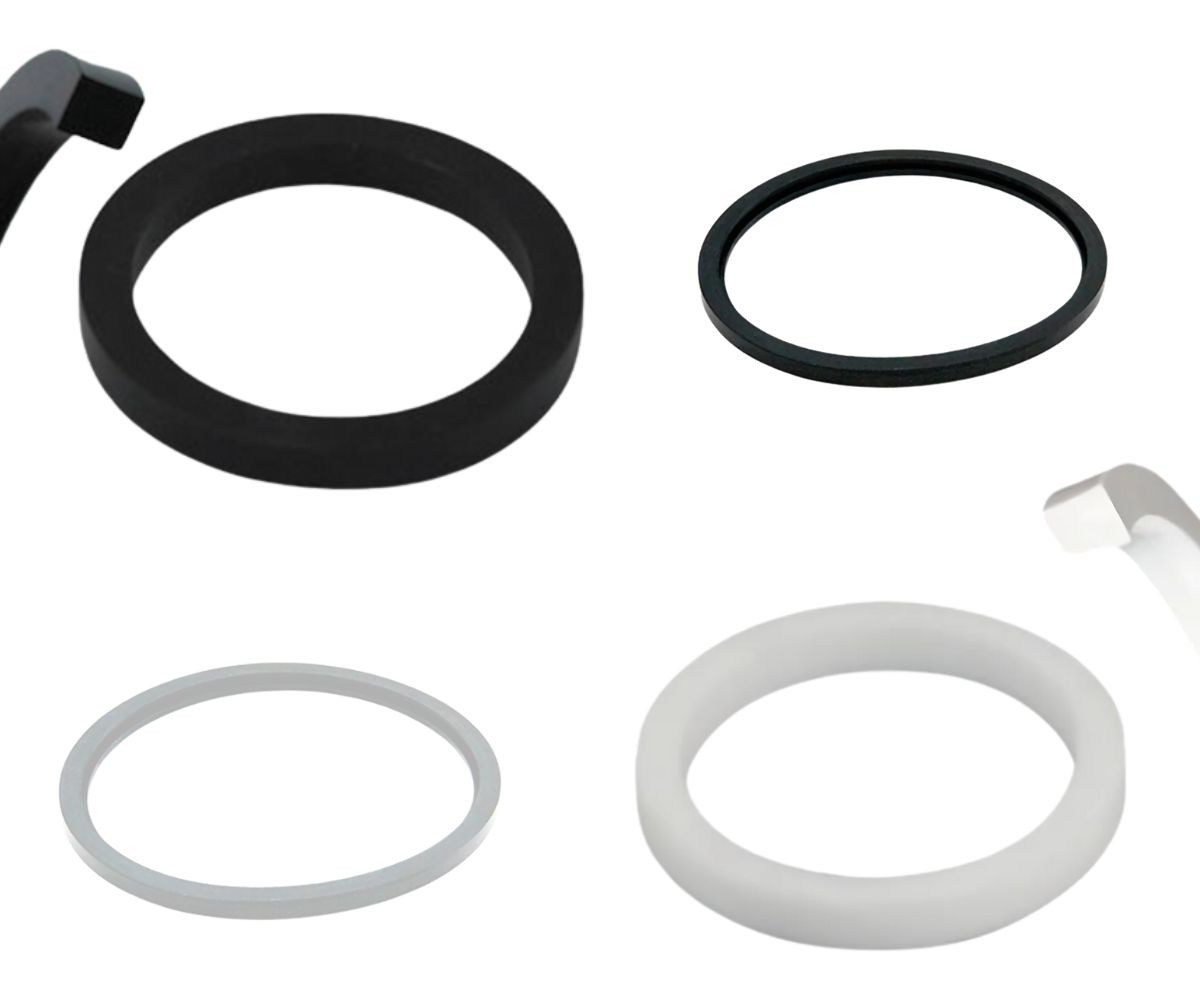

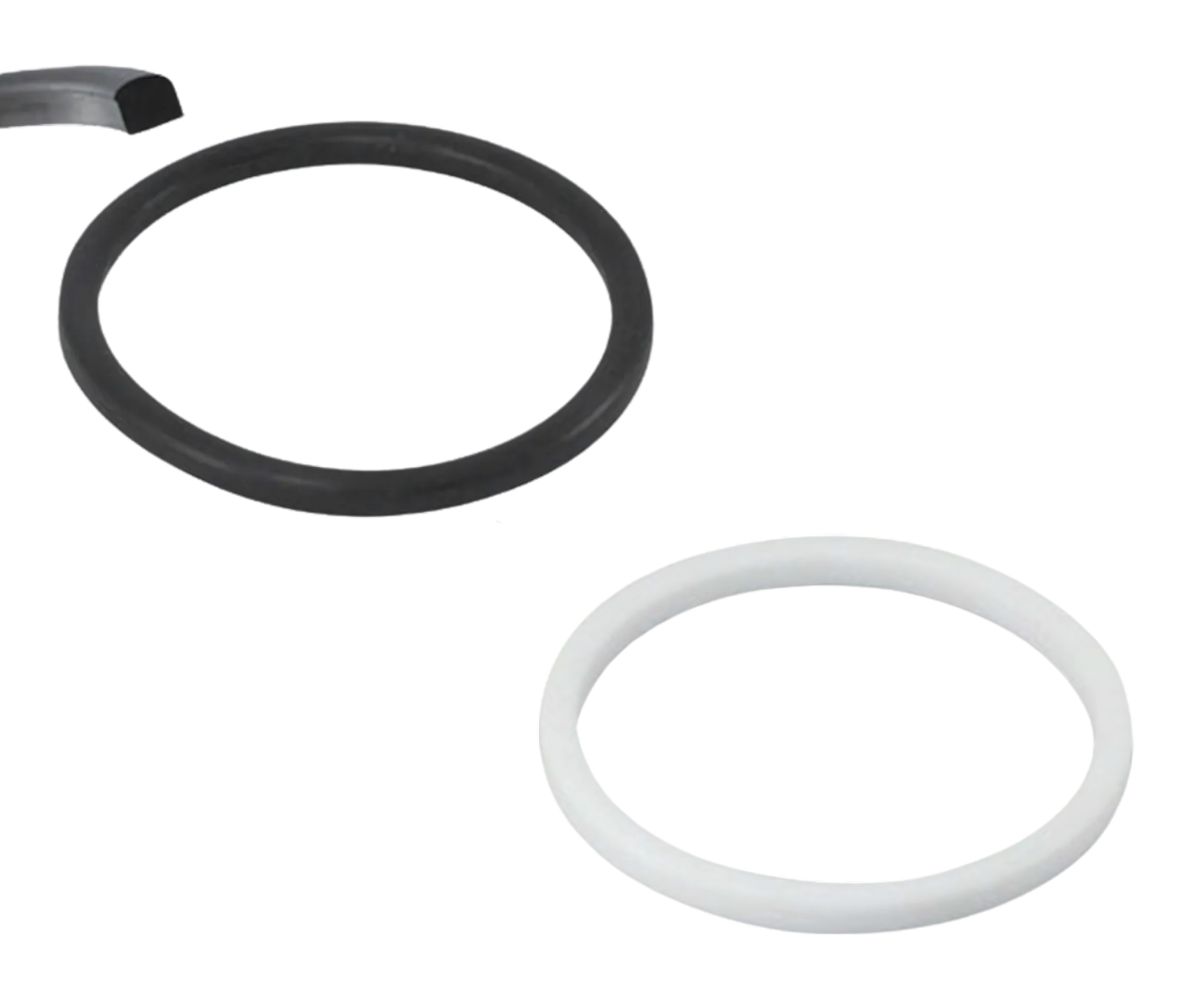

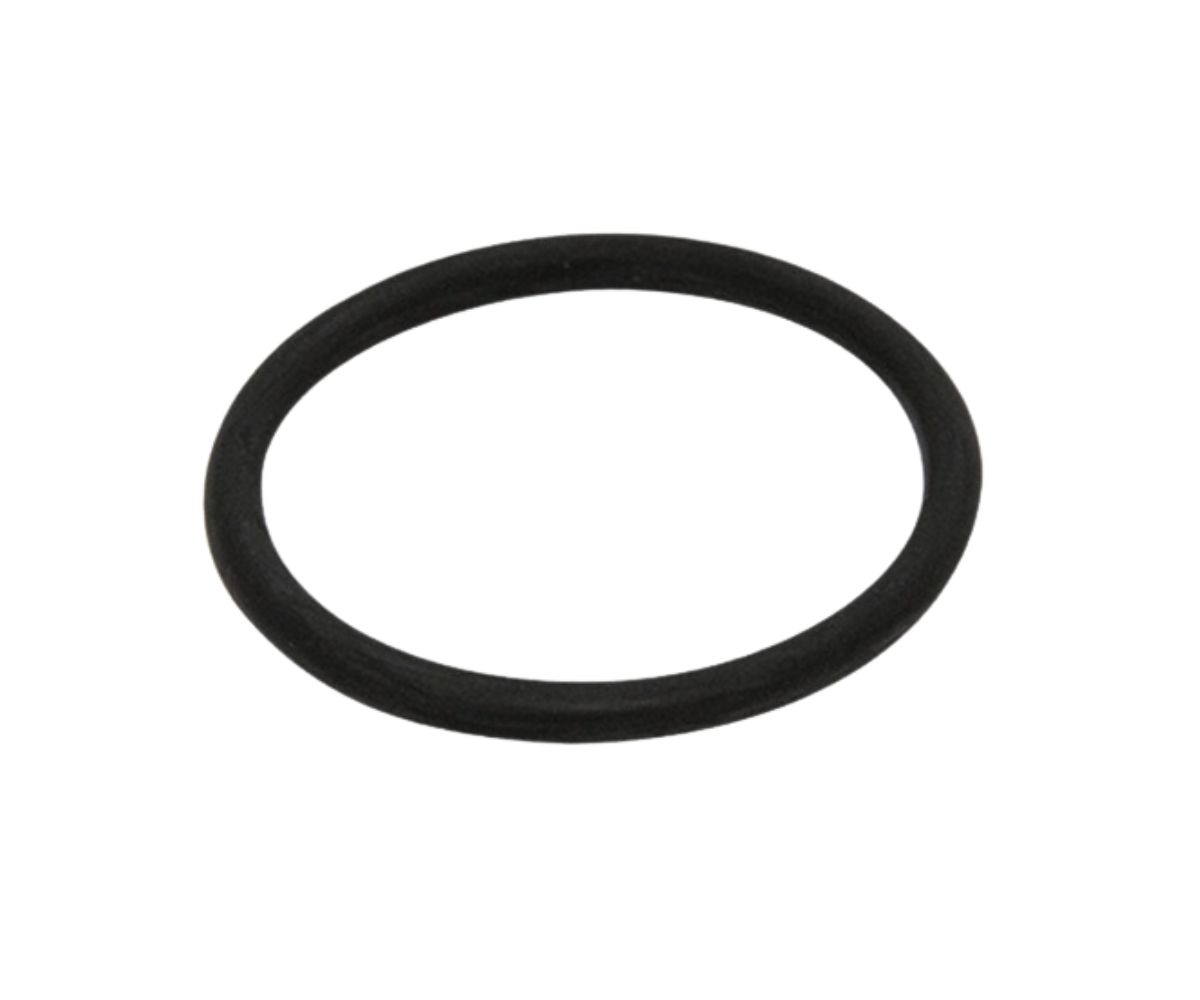

Wij bieden koppelingspakkingen aan in een breed scala aan standaarden, zodat u de oplossing kunt vinden die precies past bij uw procesinstallatie. Ons assortiment omvat onder andere DS, SMS, DIN en Clamp volgens de ISO- en DIN-standaarden, die tot de meest gangbare koppelingssystemen in de voedingsmiddelen- en farmaceutische industrie behoren. Daarnaast hebben we ook koppelingspakkingen in aseptische uitvoering, Mini Clamp-varianten en pakkingen volgens de IDF- en RJT-standaarden. Voor procesinstallaties met speciale eisen bieden we bovendien koppelingspakkingen met geïntegreerde filters aan.

Al deze standaarden hebben gemeen dat ze verschillen in geometrie, verbindingsprincipe en compressie-eisen, wat van groot belang is voor de manier waarop de pakking moet worden aangepast. De keuze van het verkeerde type kan leiden tot lekkages, een ongelijkmatige drukverdeling of verminderde hygiëne. Daarom is het van cruciaal belang dat de pakking precies aan de standaard voldoet, zowel qua vorm als qua functie. Heeft u hulp nodig bij het vaststellen aan welke standaard uw leiding- en fittingsystemen voldoen, dan staan wij altijd klaar om u te begeleiden en de juiste keuze te garanderen – of het nu gaat om een nieuwe installatie of een bestaande installatie met gemengde standaarden.

Bij het kiezen van de juiste koppelingspakking moet u in de eerste plaats uitgaan van het medium dat door de installatie wordt getransporteerd. Is het oliehoudend, zuur, basisch of gematigd? Elke eigenschap stelt specifieke eisen aan de weerstand en flexibiliteit van het materiaal. Vervolgens moet u rekening houden met reinigingsmethoden, met name als de installatie wordt gereinigd volgens CIP-processen waarbij hoge temperaturen en agressieve reinigingsmiddelen worden gebruikt. Ook documentatie-eisen zijn belangrijk om mee te nemen in de beslissing; bij bijzonder gevoelige productieprocessen is vaak FDA-goedkeuring vereist. Ten slotte hebben het ontwerp van de installatie zelf en het type koppeling invloed op zowel de standaard als de materiaalkeuze. Een juiste combinatie van standaard, materiaal en documentatie minimaliseert het risico op bedrijfsstilstand en waarborgt een consistente productie.

Wij bieden koppelingspakkingen aan in diverse materialen, die stuk voor stuk zijn ontwikkeld om aan specifieke procesomgevingen en eisen te voldoen.

• NBR is een klassieke oplossing voor oliehoudende producten en organische vloeistoffen. Het materiaal is goed bestand tegen vet en minerale oliën en is zeer geschikt voor niet-agressieve omgevingen. Het heeft echter zijn beperkingen bij contact met zuren, basen en CIP-reiniging met een hoge pH-waarde.
• EPDM presteert daarentegen uitstekend in basische omgevingen. Het is bestand tegen stoom, heet water en krachtige reinigingsmiddelen en is daarom een goede keuze voor de voedingsmiddelenproductie, waar CIP-installaties een vast onderdeel van de dagelijkse gang van zaken zijn. Het moet daarentegen worden vermeden bij contact met olie of oplosmiddelen.
• FPM is een chemisch bestendig materiaal dat zuren, oplosmiddelen, CIP-reiniging en hoge temperaturen verdraagt en daarom bij uitstek geschikt is voor veeleisende processen.
• PTFE is een chemisch bestendig materiaal dat bestand is tegen zowel zuren, basen als oplosmiddelen. Het heeft een glad, niet-poreus oppervlak, waardoor het ideaal is voor hygiënische processen met hoge eisen aan reiniging. Het mist echter flexibiliteit en mag daarom alleen worden gebruikt in statische verbindingen zonder grote drukschommelingen.

Al onze koppelingspakkingen voldoen aan FDA. Dit garandeert dat ze zijn goedgekeurd voor toepassing in contact met levensmiddelen en worden geleverd met volledige documentatie en traceerbaarheid.

Een koppelingspakking moet worden vervangen wanneer deze zijn elasticiteit verliest en daardoor niet langer in staat is om de afdichting te waarborgen. De elasticiteit neemt in de loop van de tijd geleidelijk af als gevolg van blootstelling aan temperatuur en chemicaliën. Hoe hoger de temperatuur en hoe langer de pakking in gebruik is, hoe sneller de afbraak plaatsvindt. Daarom moet vervanging plaatsvinden zodra er tekenen van vervorming, verminderde dichtheid of vormverandering optreden, ook al is de pakking niet zichtbaar versleten.

De meeste van onze materialen zijn geschikt voor CIP-reiniging. EPDM is vaak de voorkeurskeuze, omdat het zeer goed bestand is tegen basische chemicaliën, hoge temperaturen en drukschommelingen. FPM presteert goed in omgevingen waar zowel zuren als basen aanwezig zijn en waar tegelijkertijd eisen worden gesteld aan de temperatuurtolerantie. PTFE wordt eveneens gebruikt in systemen met agressieve chemicaliën, maar hierbij moet men rekening houden met temperatuur- en drukschommelingen. NBR is niet geschikt voor herhaalde blootstelling aan chemicaliën en wordt voornamelijk gebruikt in meer neutrale reinigingsomgevingen.
