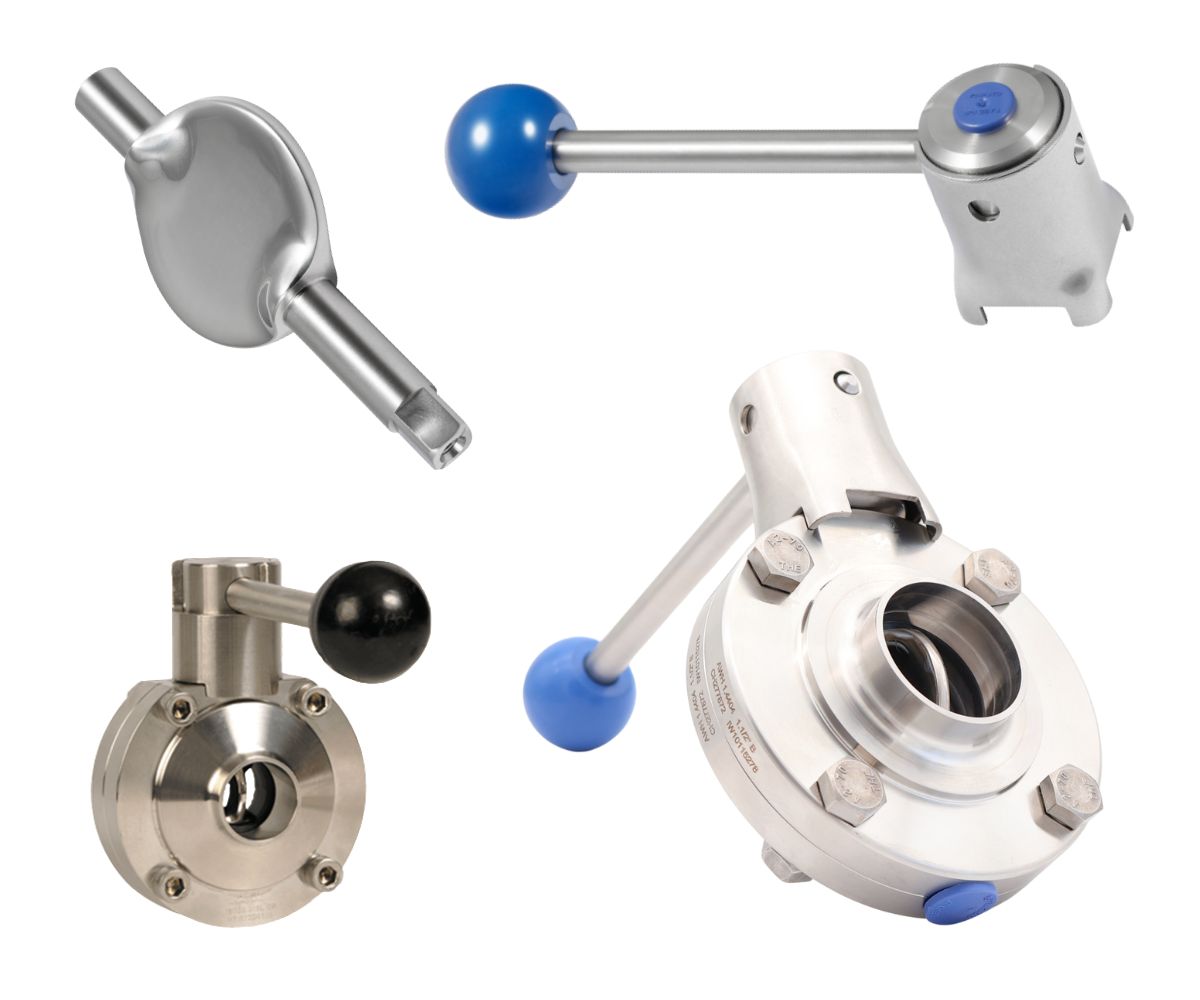

Vlinderkleppen voor de procesindustrie

Wij bieden vlinderkleppen aan die ideaal zijn voor gebruik in de procesindustrie, waar hoge eisen worden gesteld aan zowel hygiëne, functionaliteit als bedrijfszekerheid. Onze vlinderkleppen zijn gemaakt van AISI 316L-roestvrij staal en zijn verkrijgbaar in zowel handbediende als geautomatiseerde uitvoeringen, afhankelijk van de toepassing en de vereisten.

Een vlinderklep bestaat uit een schijf die wordt gedraaid om de doorstroming te openen of te sluiten. De klep heeft een eenvoudige en compacte constructie en biedt een betrouwbare oplossing in processen waar vaak geopend en gesloten moet worden. Vlinderkleppen worden op grote schaal toegepast in de voedingsmiddelen-, dranken-, zuivel- en farmaceutische industrie, waar hoge eisen worden gesteld aan hygiëne en efficiënte werking.

Wij bieden zowel handbediende vlinderkleppen met handgreep als automatische versies met actuator aan. De handbediende variant is geschikt voor kleinere systemen, waarbij de klep ter plaatse wordt bediend. De automatische vlinderklep wordt gebruikt in grotere, geïntegreerde procesinstallaties, waar nauwkeurige regeling en bewaking vereist zijn.

De automatische vlinderklep kan worden uitgerust met zowel een actuator als een sensorkast, waardoor aansluiting op een overkoepelend besturingssysteem mogelijk is. De actuator kan enkel- of dubbelwerkend zijn, afhankelijk van de functie die de klep moet vervullen. Wij bieden ook complete kleppakketten aan met actuator en sensorkast, afgestemd op de specifieke toepassing en klaar voor installatie. Neem contact met ons op voor een offerte.

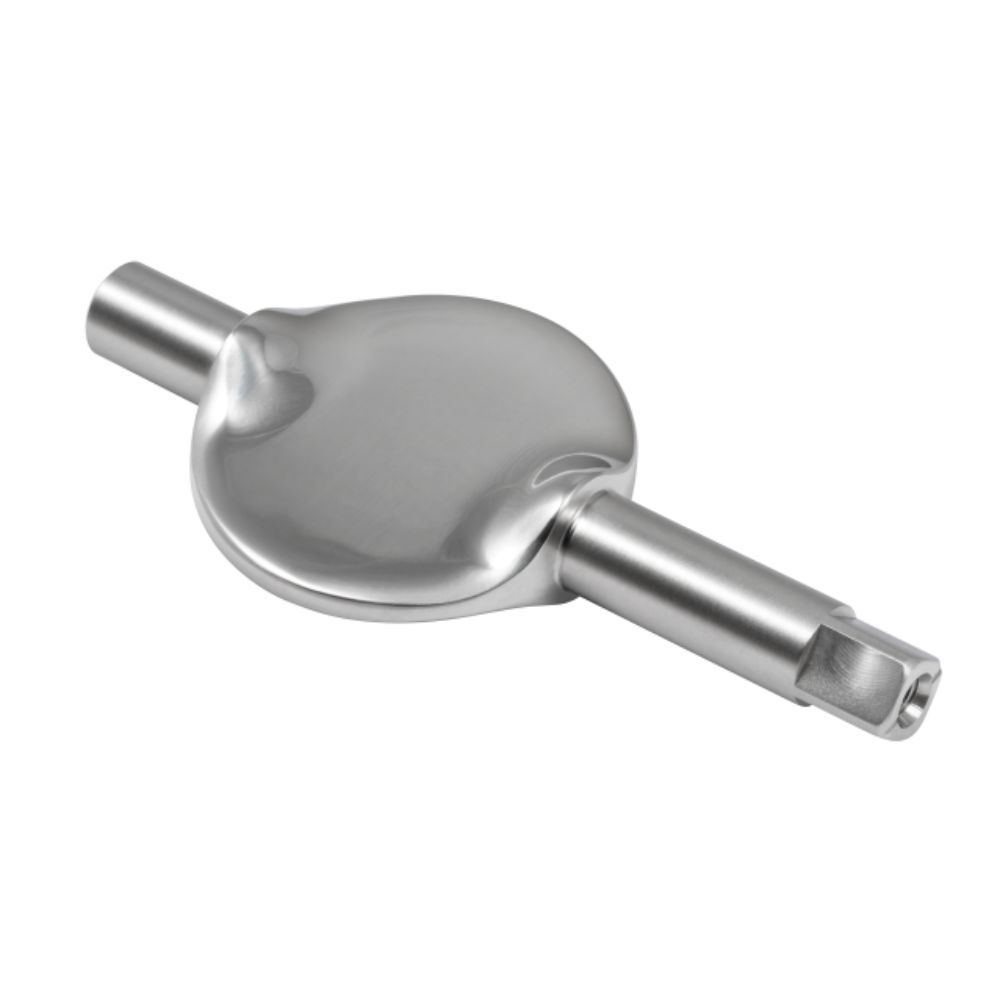

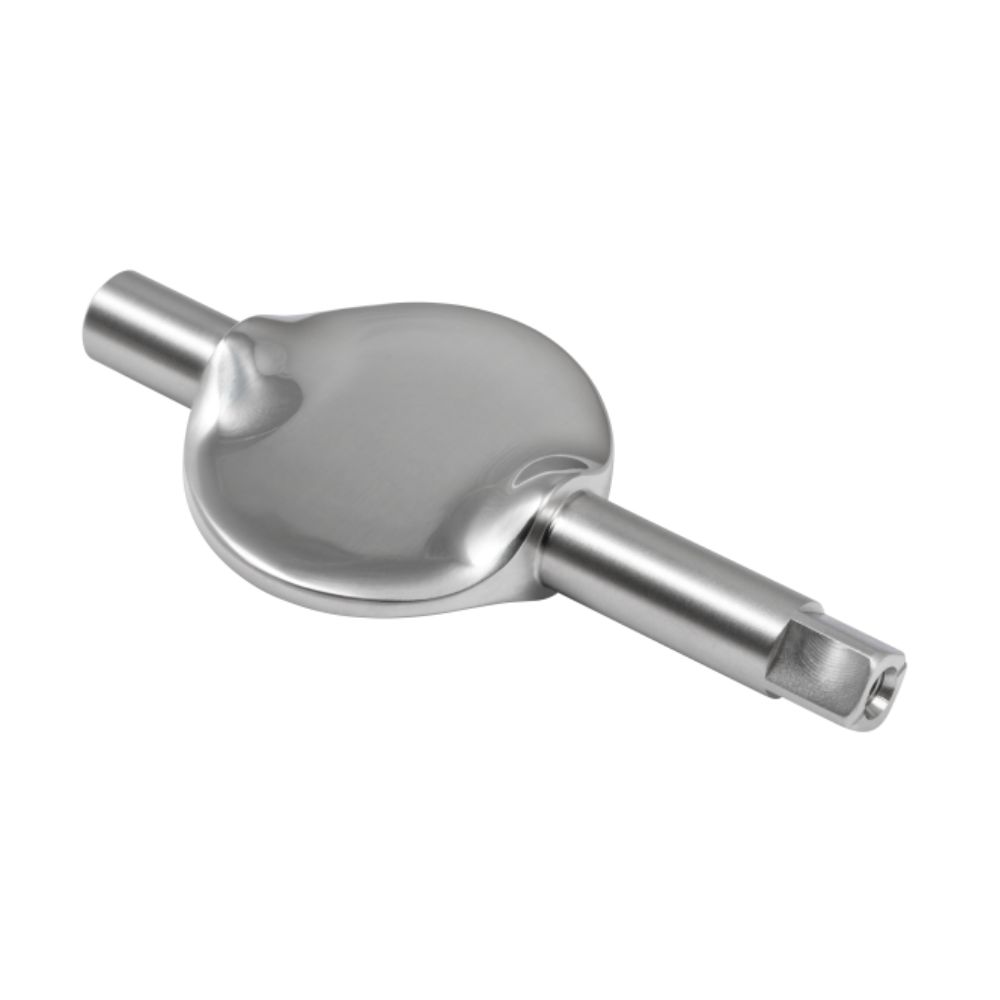

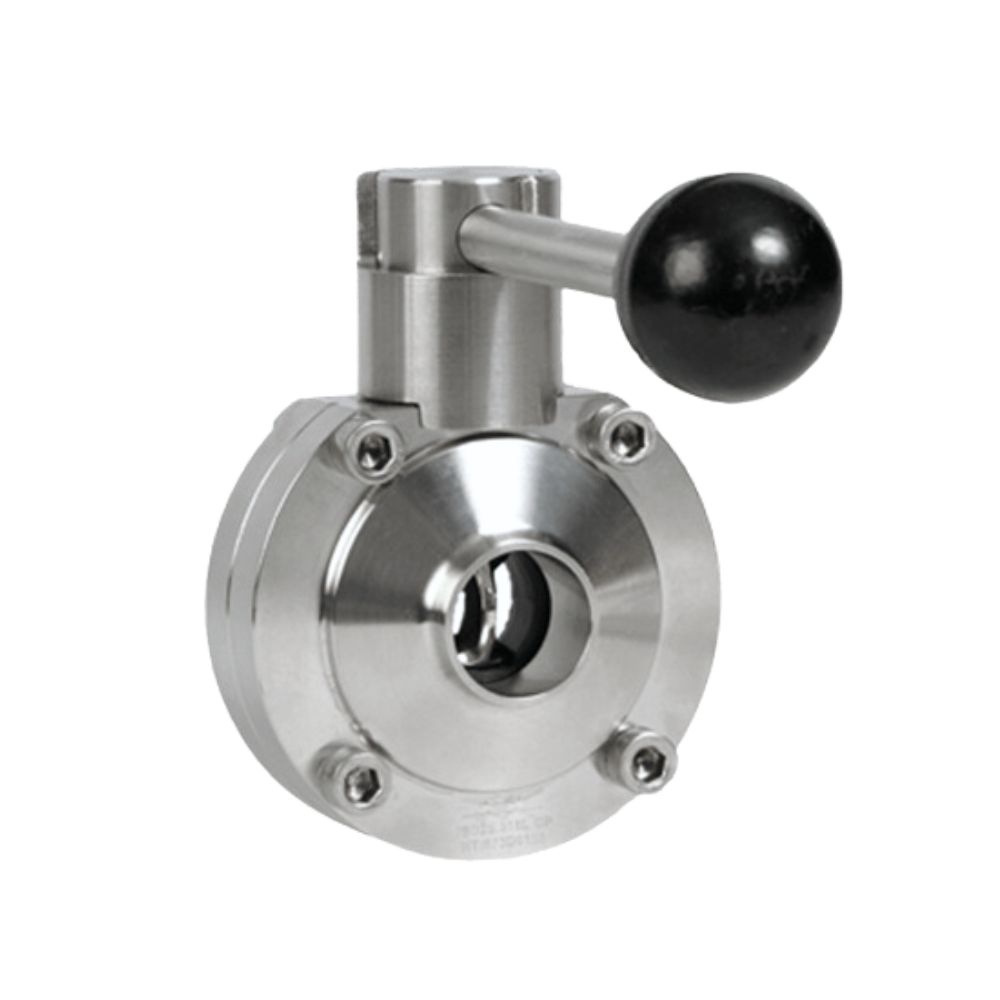

Onze vlinderkleppen zijn verkrijgbaar met aansluitingen volgens de ISO- of DIN-standaarden. Het verschil tussen beide is de maat, en het is belangrijk om de standaard te kiezen die bij uw systeem past. Wij verkopen twee verschillende merken vlinderkleppen: LKB-kleppen en AWH-kleppen. Beide typen worden veelvuldig gebruikt in de voedingsmiddelen- en zuivelproductie, evenals in chemische en farmaceutische toepassingen. Wij kunnen ook een breed assortiment reserveonderdelen voor vlinderkleppen leveren, waaronder handgrepen, klepbladen en vlinderkleppakkingen, zodat u uw klep eenvoudig kunt onderhouden.

Wij bieden afdichtingen aan in drie verschillende rubberkwaliteiten: HNBR, EPDM en Viton. HNBR is een sterke rubbersoort die zich onderscheidt door zijn weerstand tegen zowel hitte als olie. Dit maakt het geschikt voor toepassingen met hoge belasting en agressieve media.

EPDM is geschikt voor het verwerken van water, stoom en chemicaliën. Het rubber wordt vaak gebruikt in de voedingsmiddelenindustrie vanwege zijn weerstand tegen een hoog vochtgehalte. Er moet echter worden opgemerkt dat EPDM niet bestand is tegen olie.
Viton is bestand tegen zeer hoge temperaturen en agressieve chemicaliën. Het materiaal behoudt zijn elasticiteit en integriteit, zelfs onder extreme omstandigheden, waardoor het een betrouwbare keuze is in onder andere de chemische industrie.

Vlinderkleppen zijn een efficiënte en betrouwbare oplossing in procesinstallaties. Hun eenvoudige ontwerp, waarbij de schijf draait in plaats van lineair te bewegen, zorgt voor minimale wrijving tussen de bewegende delen. Dit vermindert slijtage aan zowel de klep als de pakkingen en vermindert de behoefte aan onderhoud.

Dankzij de compacte en lichte constructie van de kleppen verloopt de installatie snel en flexibel. Ze kunnen in alle richtingen worden gemonteerd, maar voor grotere kleppen wordt een verticale plaatsing aanbevolen, omdat dit de as ontlast. De montageplaats moet schoon en vrij van obstakels zijn, en de aangesloten buizen of slangen moeten correct zijn uitgelijnd.

De klep wordt bevestigd met geschikte bouten en moeren, die gelijkmatig worden aangedraaid om lekkages te voorkomen – zonder te strak aan te draaien. Leidingen of slangen worden aangesloten met Clamp-koppelingen of door middel van lassen, en de verbindingen worden gecontroleerd op dichtheid. Nadat de klep is geïnstalleerd, wordt deze getest op lekkages en soepele bediening.

Dankzij de roterende schijf is de vlinderklep eenvoudig te openen en te sluiten – of dit nu handmatig, elektrisch of pneumatisch gebeurt. Dit zorgt voor een snelle en nauwkeurige debietregeling, wat cruciaal is in processen waarbij controle en productkwaliteit centraal staan.

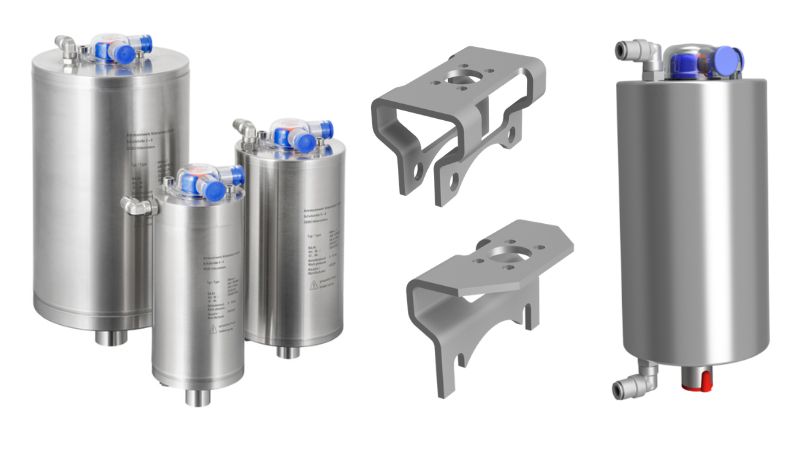

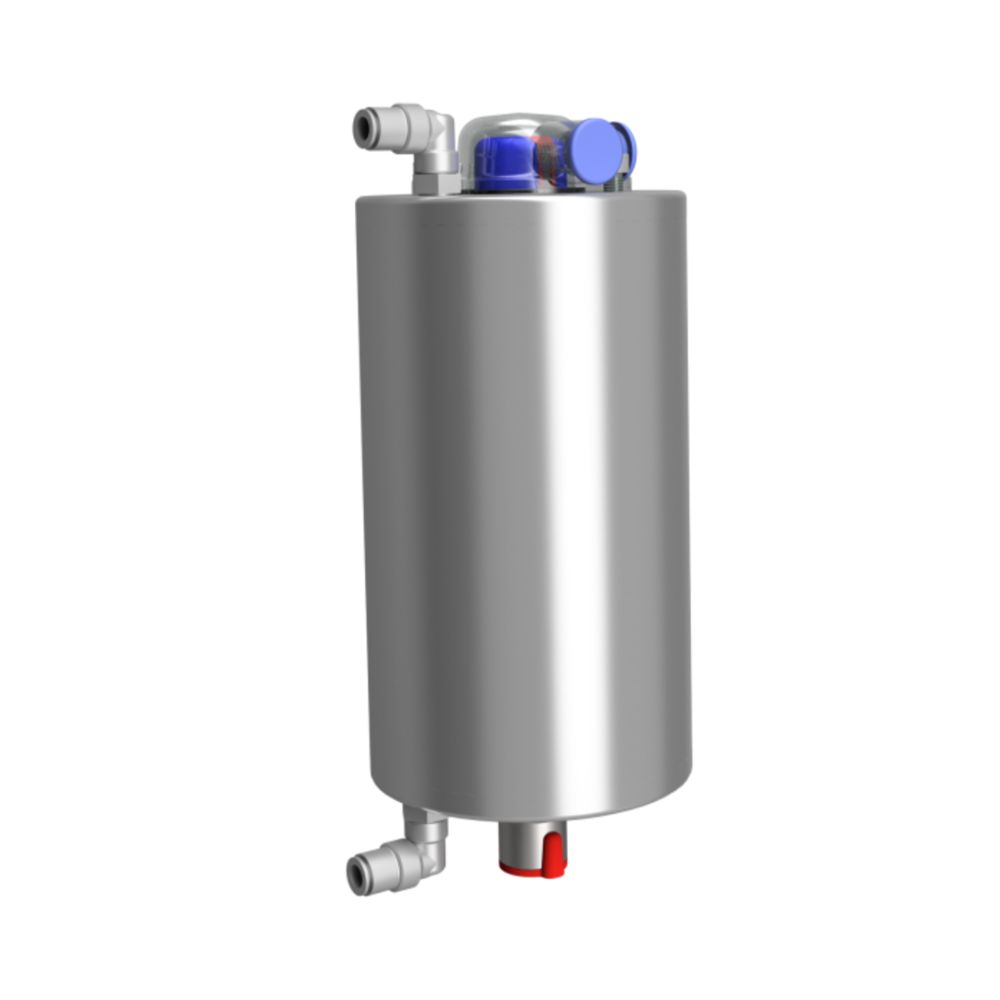

Wilt u uw AWH-vlinderkleppen automatiseren en een nauwkeurigere debietregeling bereiken zonder handmatige tussenkomst? Met onze actuators en bevestigingsbeugels krijgt u een betrouwbare oplossing die energie omzet in mechanische beweging en de schijf van de klep draait.

De automatisering maakt een merkbaar verschil in installaties waar continue werking en stabiliteit voorop staan. Uit ons assortiment kunt u kiezen uit twee belangrijke technische oplossingen. Beide zijn gemaakt van AISI 304L roestvrij staal, zodat ze voldoen aan de strenge hygiëne-eisen in de voedingsmiddelen- en zuivelproductie:

• Het lucht/veer-model (5 tot 10 bar): De voor de hand liggende keuze voor automatische beveiliging van de installatie bij drukverlies. Als de luchttoevoer uitvalt, dwingt de ingebouwde veer de klep onmiddellijk in een gesloten (of open) veiligheidsstand. Dit beschermt uw productie tegen verspilling en verontreiniging bij onvoorziene bedrijfsstops.
• De lucht/lucht-versie (3 tot 6 bar): Ontworpen voor processen die een dubbelwerkende besturing vereisen. Hierbij gebruikt u perslucht om de klep zowel te openen als te sluiten. Dit biedt u een snelle en nauwkeurige regeling in installaties waar het debiet tijdens de productie regelmatig wordt aangepast.

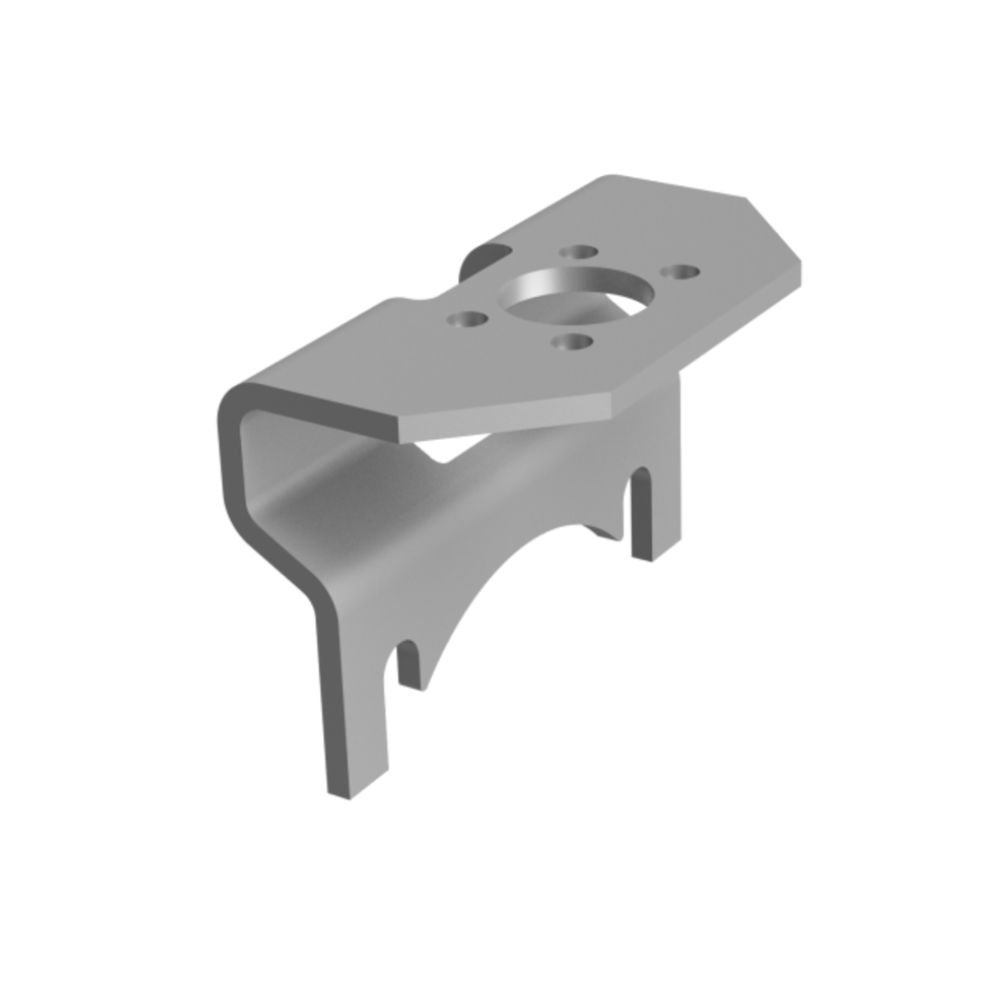

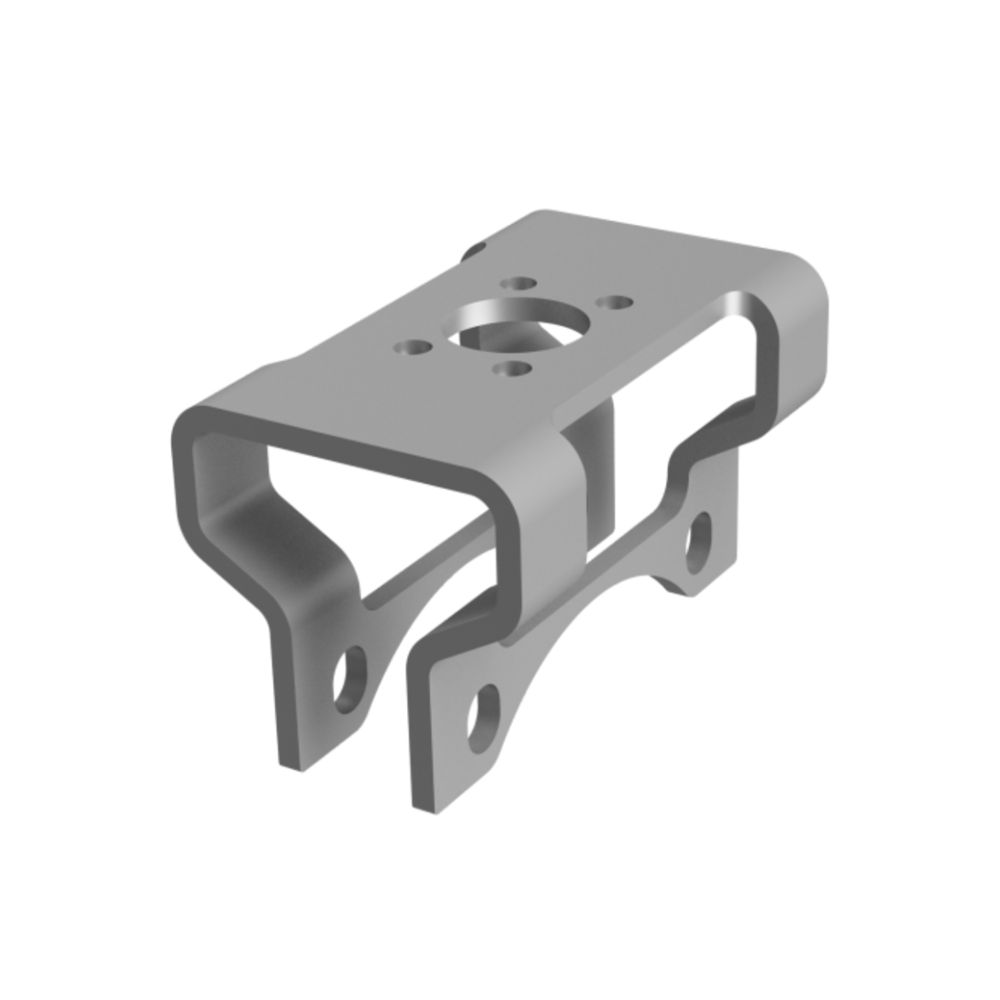

Om ervoor te zorgen dat de krachten correct worden overgebracht en de klep wordt beschermd tegen mechanische slijtage, vereist de installatie een stabiele bevestiging. Wij bieden zowel onze standaard montagebeugels als versterkte beugels aan, die extra weerstand bieden voor grotere en zwaarder belaste vlinderkleppen.

Om optimale prestaties te bereiken, is het belangrijk om de vlinderklep te kiezen die het beste aansluit bij de specifieke eisen van uw toepassing. Dit hangt vooral af van wat er door de klep moet stromen.

Omgevingsomstandigheden
Het is van cruciaal belang om de omgeving te beoordelen waarin de klep moet worden geïnstalleerd. Is er sprake van een agressieve chemische atmosfeer of is de temperatuur hoog? Deze factoren bepalen van welk materiaal de klep moet zijn vervaardigd.

Druk- en temperatuurvereisten
Het is noodzakelijk om een klep te kiezen die voldoet aan de druk- en temperatuuromstandigheden van de toepassing. Viton en HNBR zijn ideaal voor hoge temperaturen, olie en chemische toepassingen, terwijl EPDM geschikt is voor hete vloeistoffen zoals stoom.

Type medium
Welk medium moet de klep regelen – vloeistof, gas of een mengsel? De aard van het medium stelt vaak specifieke eisen aan de materialen van de klep, zoals chemische bestendigheid of slijtvastheid.

Een vlinderklep is een kleptype met een roterende schijf die de doorstroming in een leidingsysteem regelt. Deze klep is compact, eenvoudig te bedienen en geschikt voor veelvuldig openen en sluiten.

Handmatige vlinderkleppen worden bediend met een handgreep en worden gebruikt in eenvoudige systemen. Automatische versies zijn uitgerust met een actuator en sensor en kunnen worden geïntegreerd in besturingssystemen voor nauwkeurige regeling.

Wij bieden afdichtingen in HNBR, EPDM en Viton, afhankelijk van het medium, de temperatuur en de chemische belasting.

Ja, onze vlinderkleppen worden geleverd met afdichtingen die zijn goedgekeurd voor contact met levensmiddelen en met de relevante documentatie volgens de geldende EU-voorschriften en FDA-standaarden.

Ja, wij leveren standaard conformiteitsverklaringen en FDA-documentatie. Materiaalcertificaten en batchnummers zijn op aanvraag verkrijgbaar.
