Aseptische koppelingsdelen – de veilige keuze voor hygiënische verbindingen

Veilige bedrijfsvoering in de voedingsmiddelen- en farmaceutische productie vereist componenten die het risico op bacteriegroei effectief elimineren. Aseptische koppelingsdelen zorgen voor een gladde en dichte overgang in uw leidingsystemen zonder de gevreesde "dode hoeken". Bij ons vindt u oplossingen die hoge precisie combineren met de strenge documentatie-eisen, zodat uw productie elke dag vlekkeloos verloopt.

Aseptische koppelingsdelen – ook wel aseptische fittingen genoemd – zijn gespecialiseerde koppelingen voor het verbinden van leidingen en apparatuur in steriele processen. In tegenstelling tot andere soorten fittingen zijn aseptische fittingen ontworpen om een volledig glad oppervlak aan de binnenkant te creëren. Dit vormt de basis voor een steriele omgeving, omdat het voorkomt dat productresten zich ophopen en een broedplaats voor micro-organismen vormen. U vindt dit soort fittingen overal, van de voedingsmiddelen- en brouwerijsector tot de farmaceutische industrie, waar foutloze afdichtingen van cruciaal belang zijn om het risico op kruisbesmetting te verminderen.

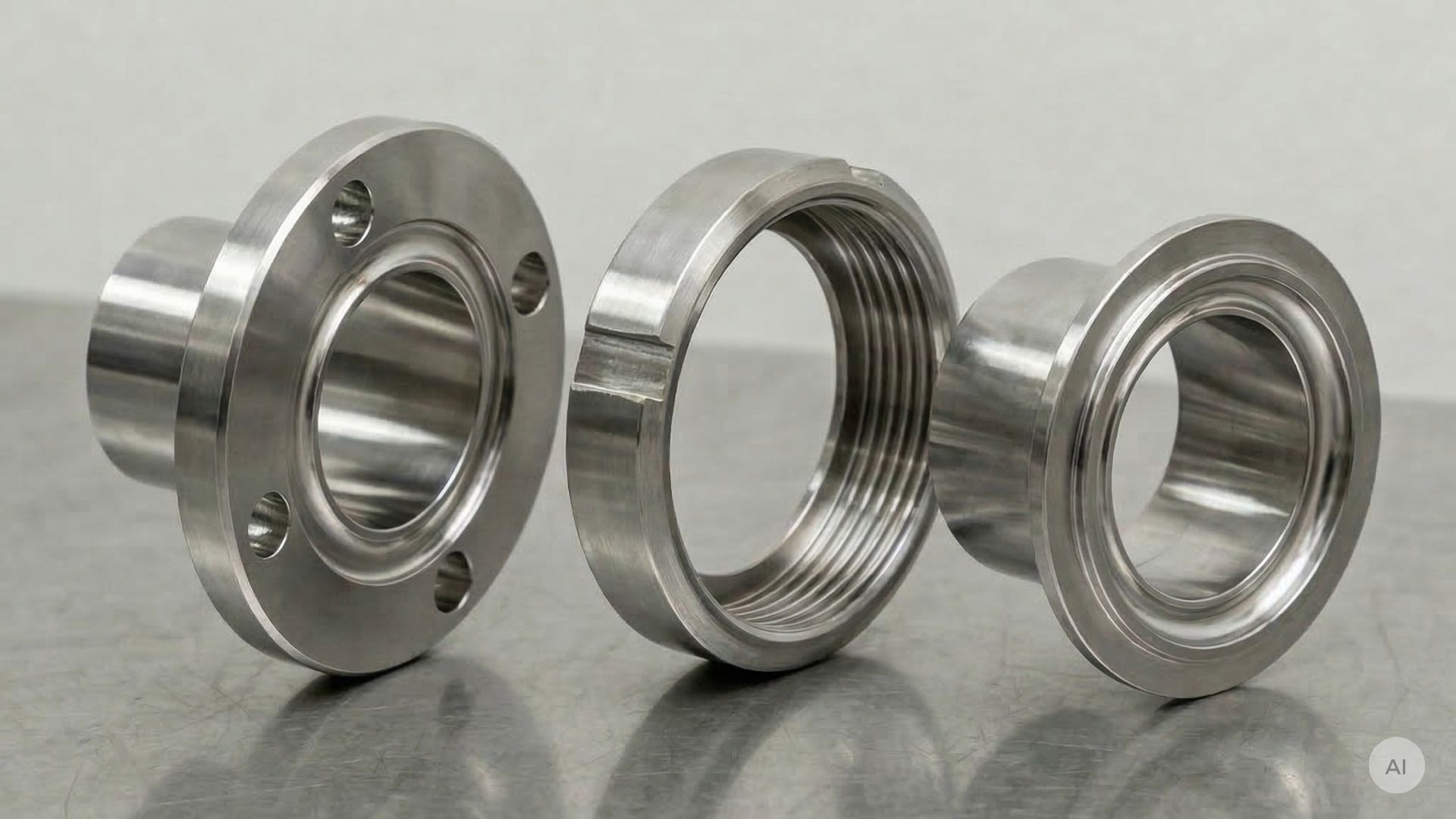

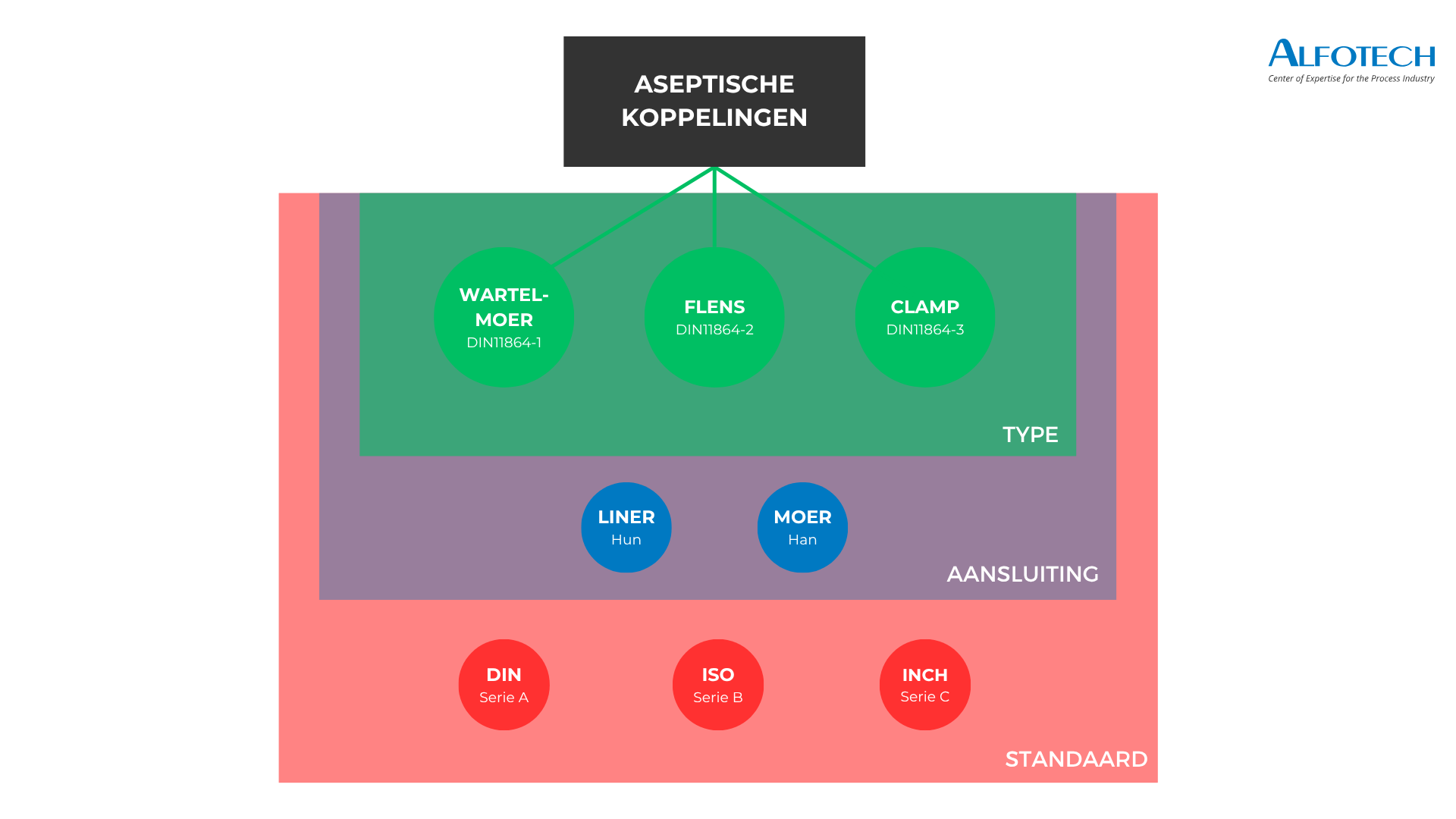

Om de optimale procesoplossing te realiseren, moet u het juiste type koppeling kiezen op basis van de opbouw van de installatie en de fysieke belastingen. Binnen de procesindustrie wordt doorgaans gewerkt met 3 verschillende typen:

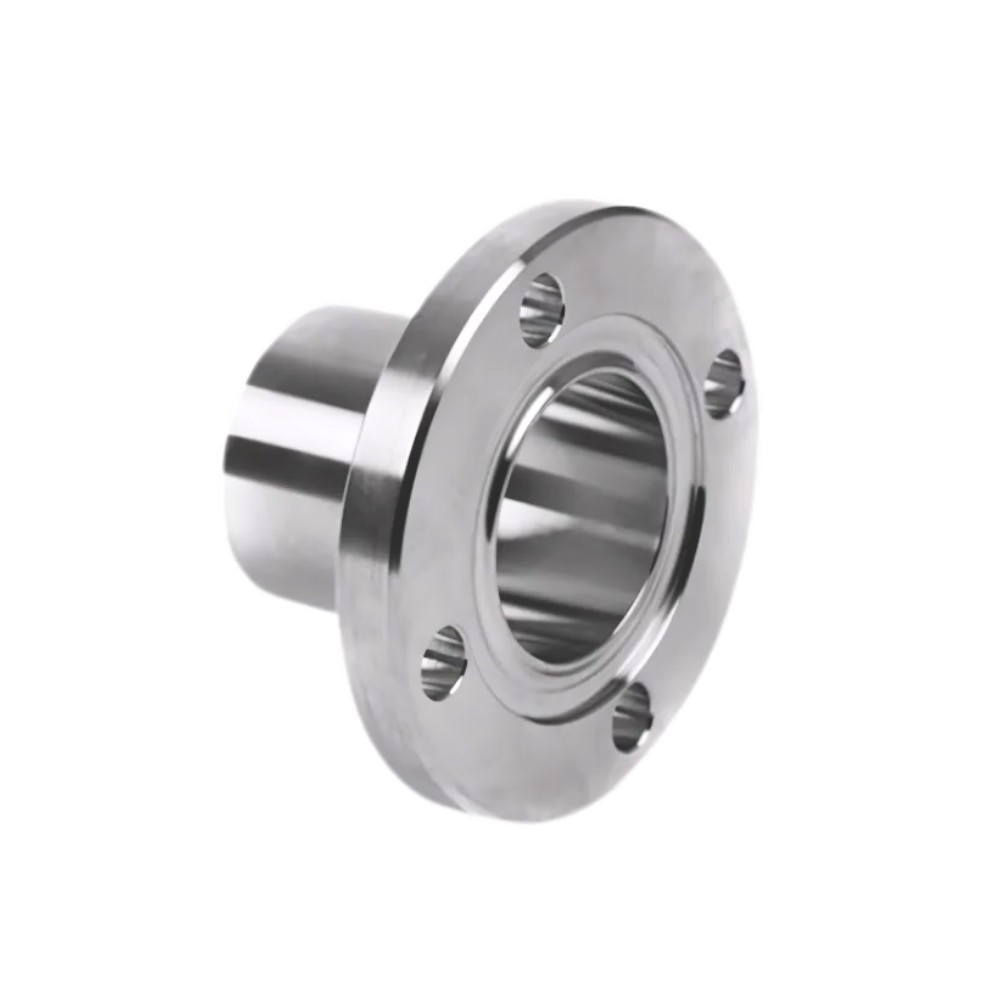

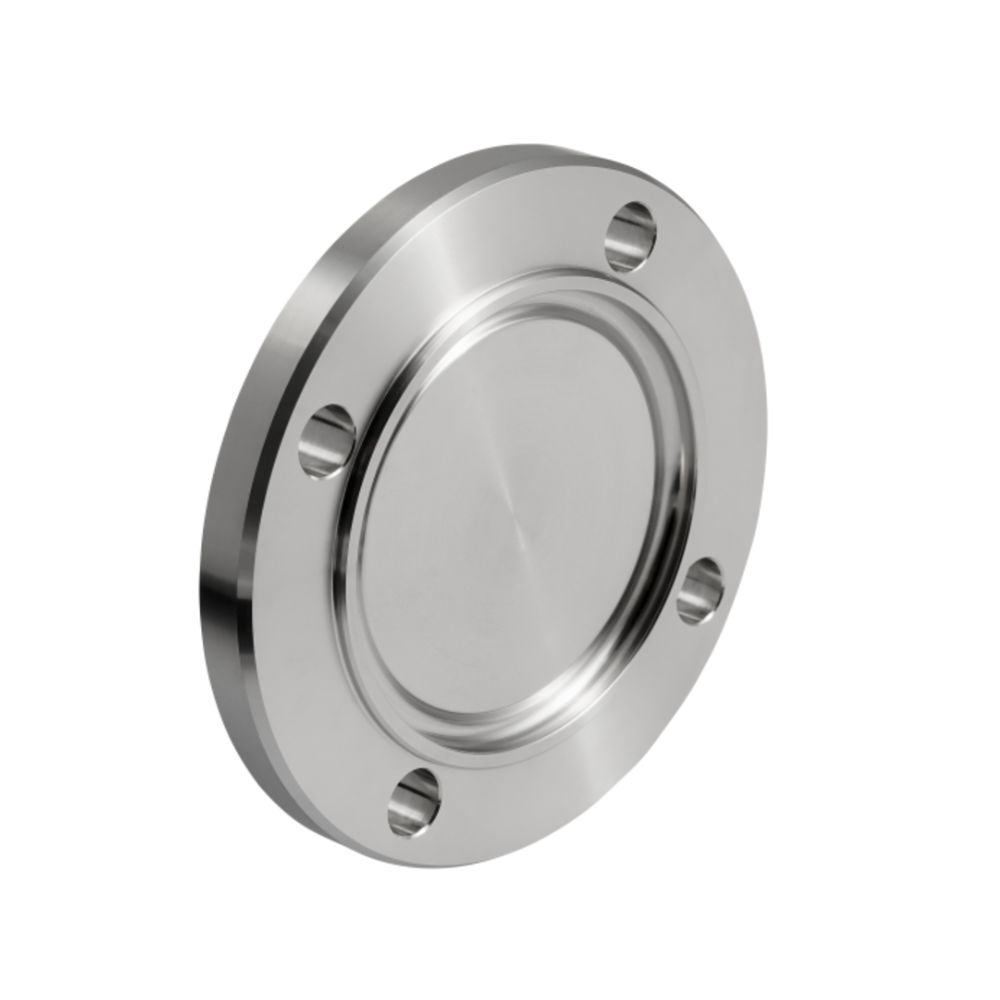

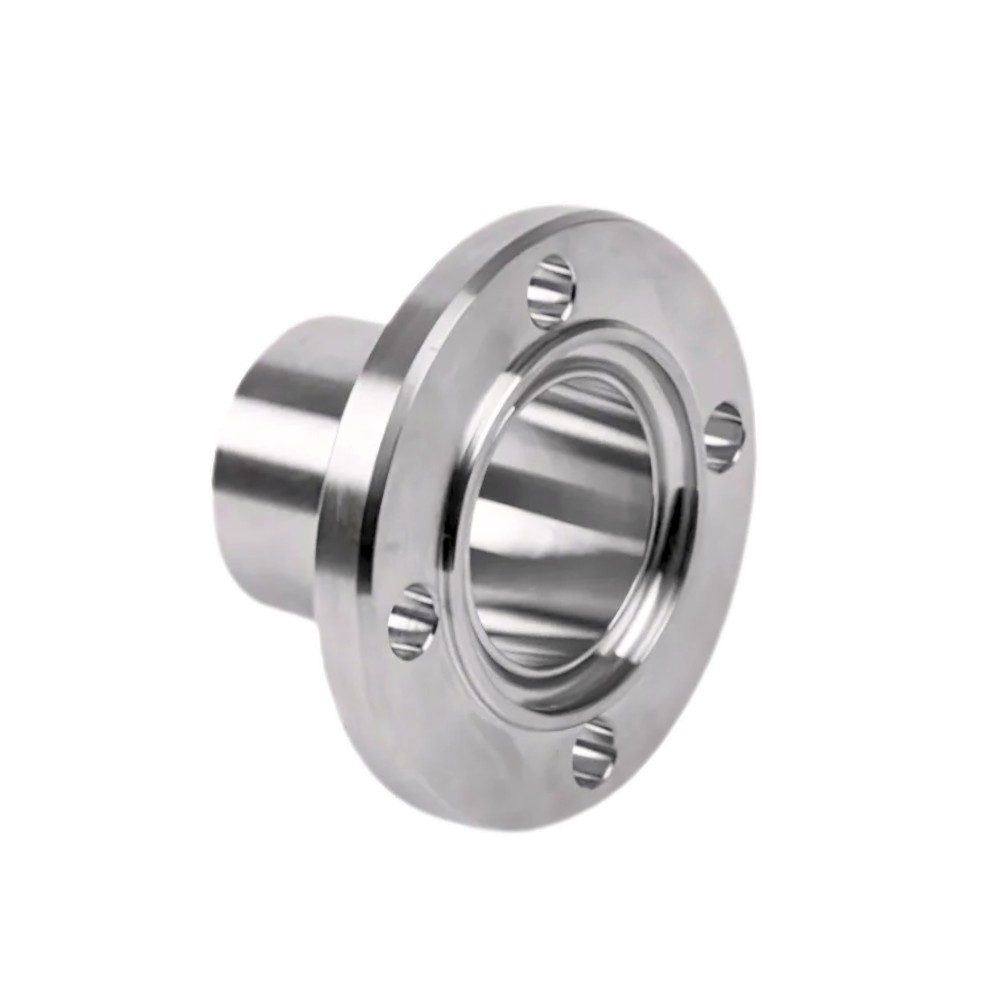

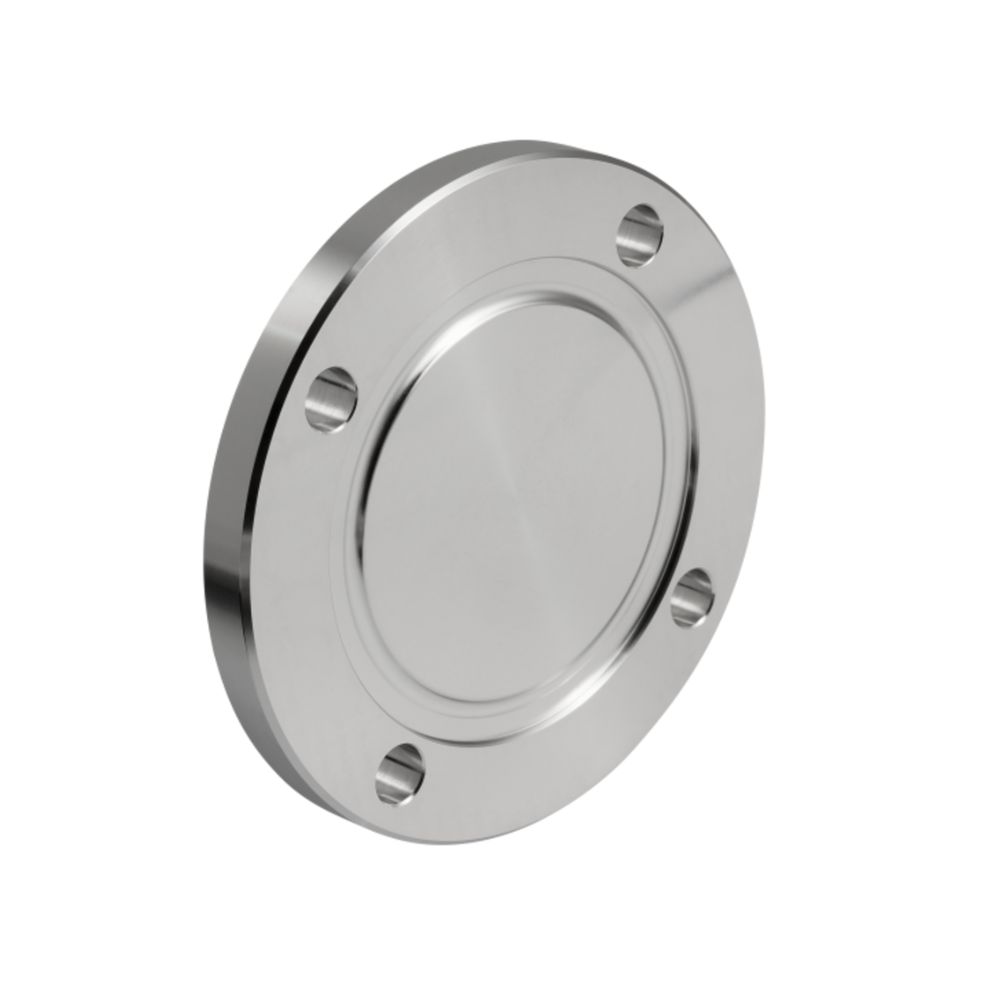

• Flenzen (DIN 11864-2): Als uw productie gepaard gaat met hevige trillingen, hoge druk of extreme temperatuurschommelingen, zijn flenzen de veilige keuze. Ze zijn ontworpen om onder de meest veeleisende omstandigheden een onverminderde dichtheid te behouden.

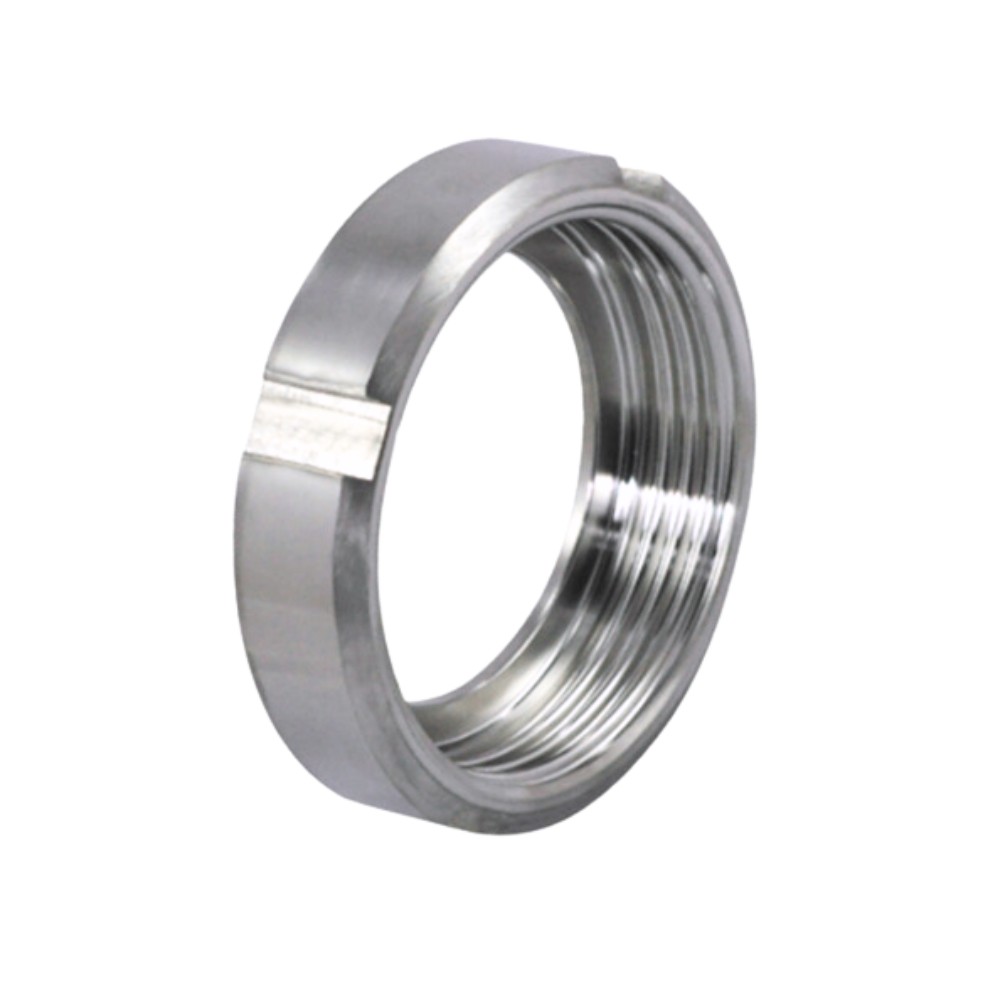

• Wartelkoppelingen (DIN 11864-1): Deze oplossing wordt vaak gekozen voor kleinere installaties, waarbij flexibiliteit de hoogste prioriteit heeft. Het systeem staat bekend om zijn eenvoudige montage en onderhoud, en dankzij een geïntegreerde pakking creëert het een hermetische barrière die uw medium afschermt tegen verontreiniging van buitenaf.

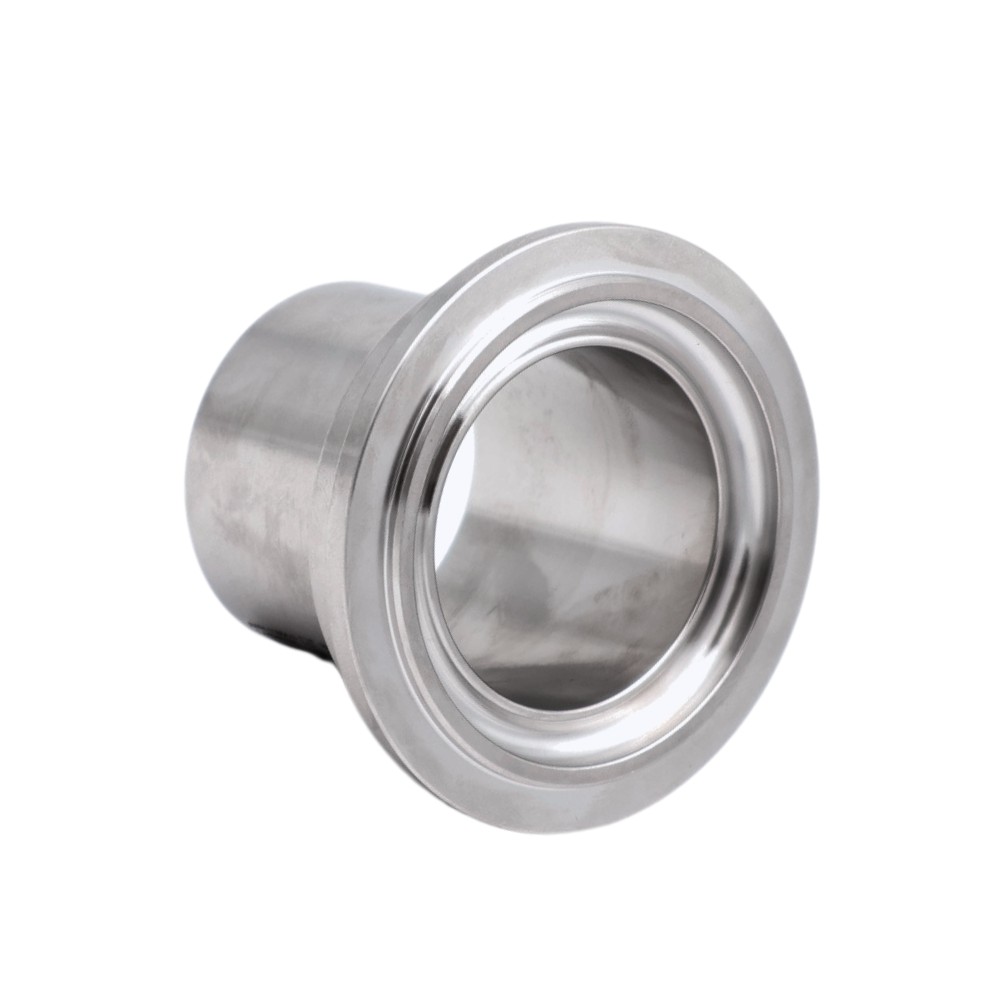

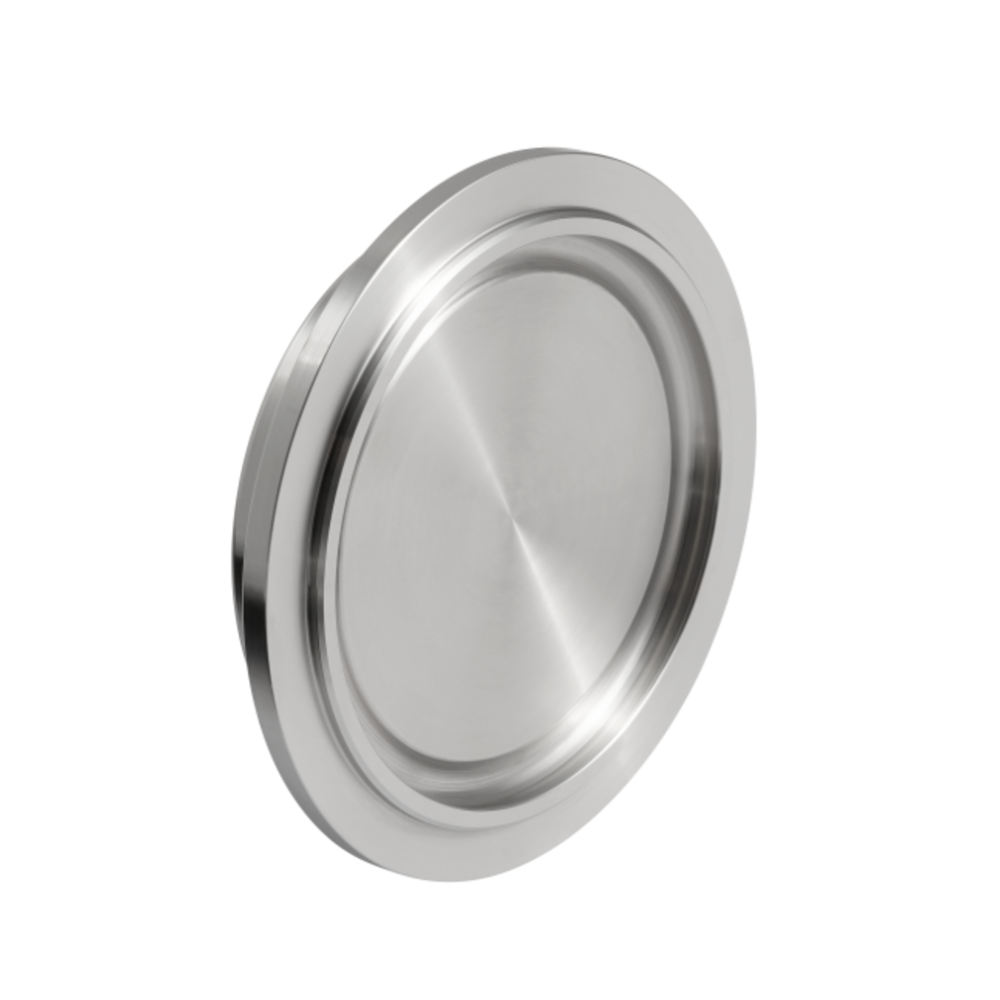

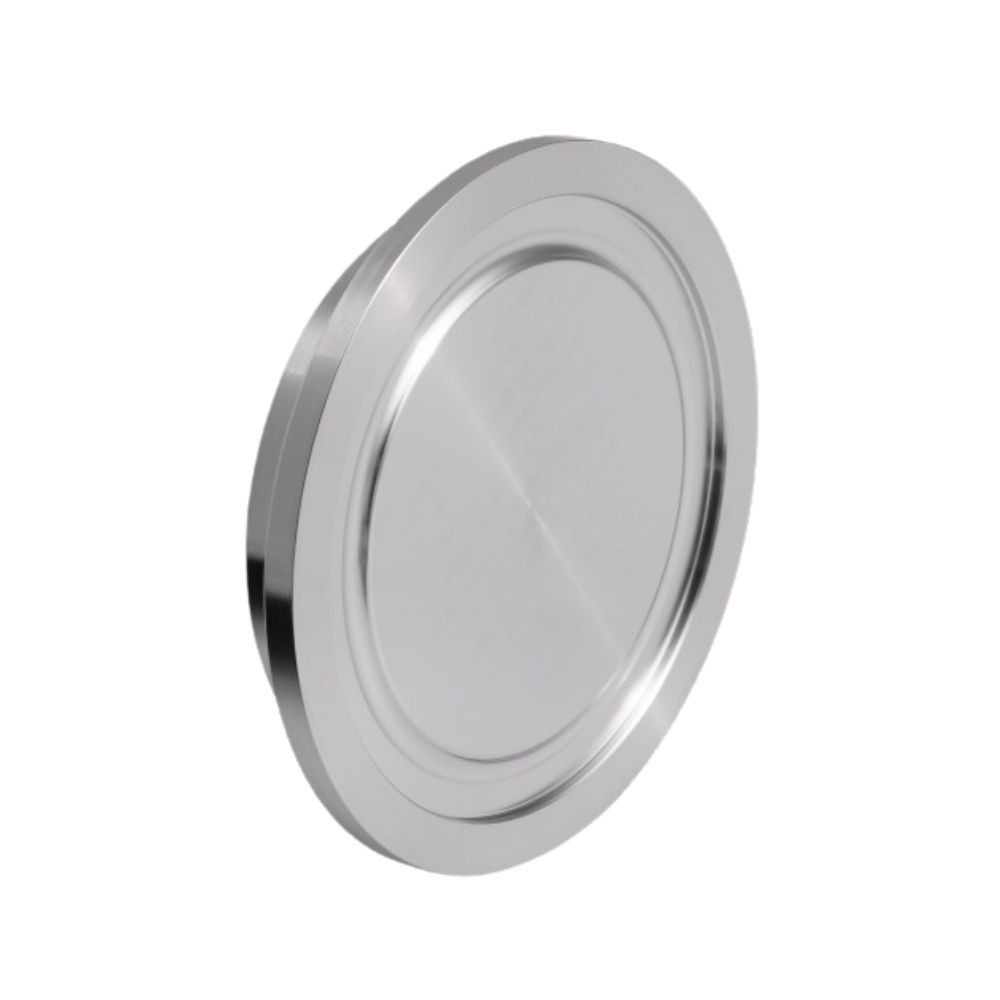

• Clamp-koppelingen (DIN 11864-3): In omgevingen waar vaak moet worden gedemonteerd – zoals in de medische industrie – zijn Clamp-koppelingen onmisbaar. Ze maken snelle aanpassingen en effectieve reiniging mogelijk zonder dat dit ten koste gaat van de steriliteit.

Zodra u het type koppeling hebt gekozen, is het tijd om te kijken naar de verschillende aansluitingen en standaarden. En juist hier kan vaak verwarring ontstaan. Om te begrijpen hoe een aseptische verbinding zijn dichtheid bereikt, moet u de afzonderlijke componenten van het systeem kennen:

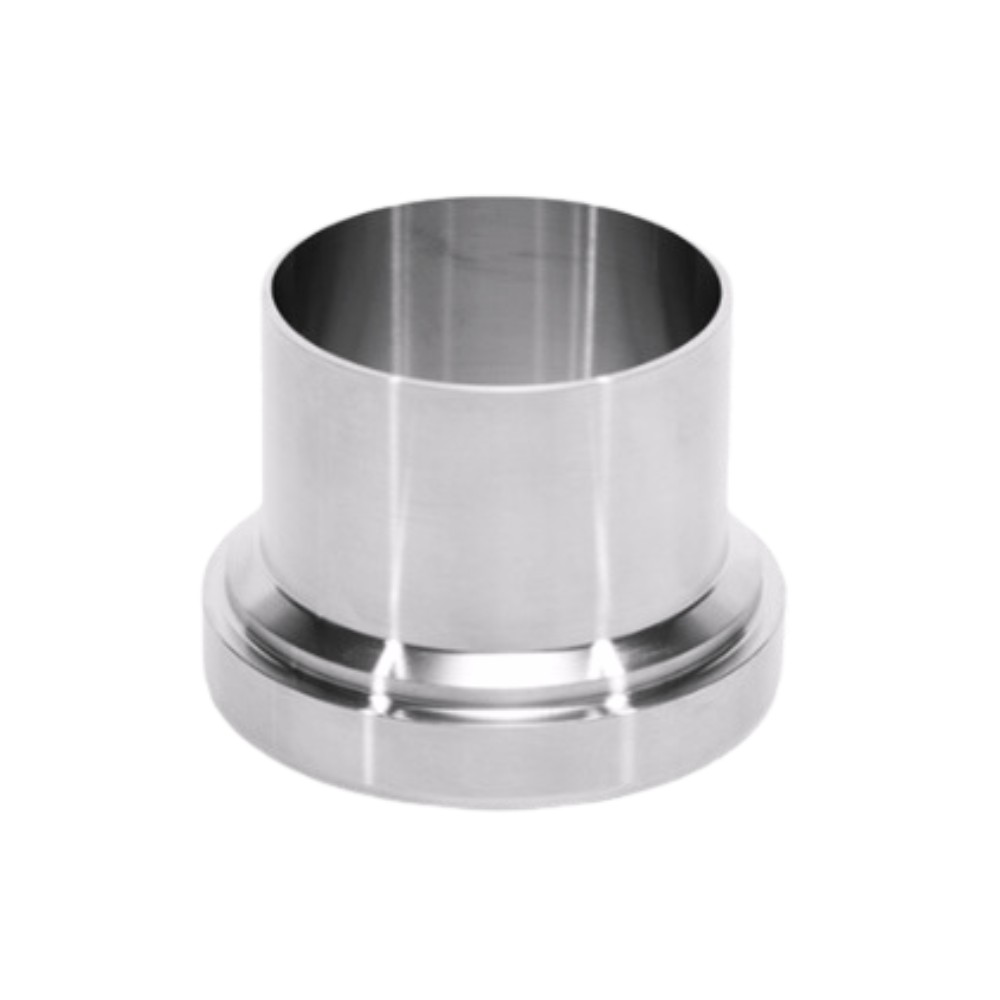

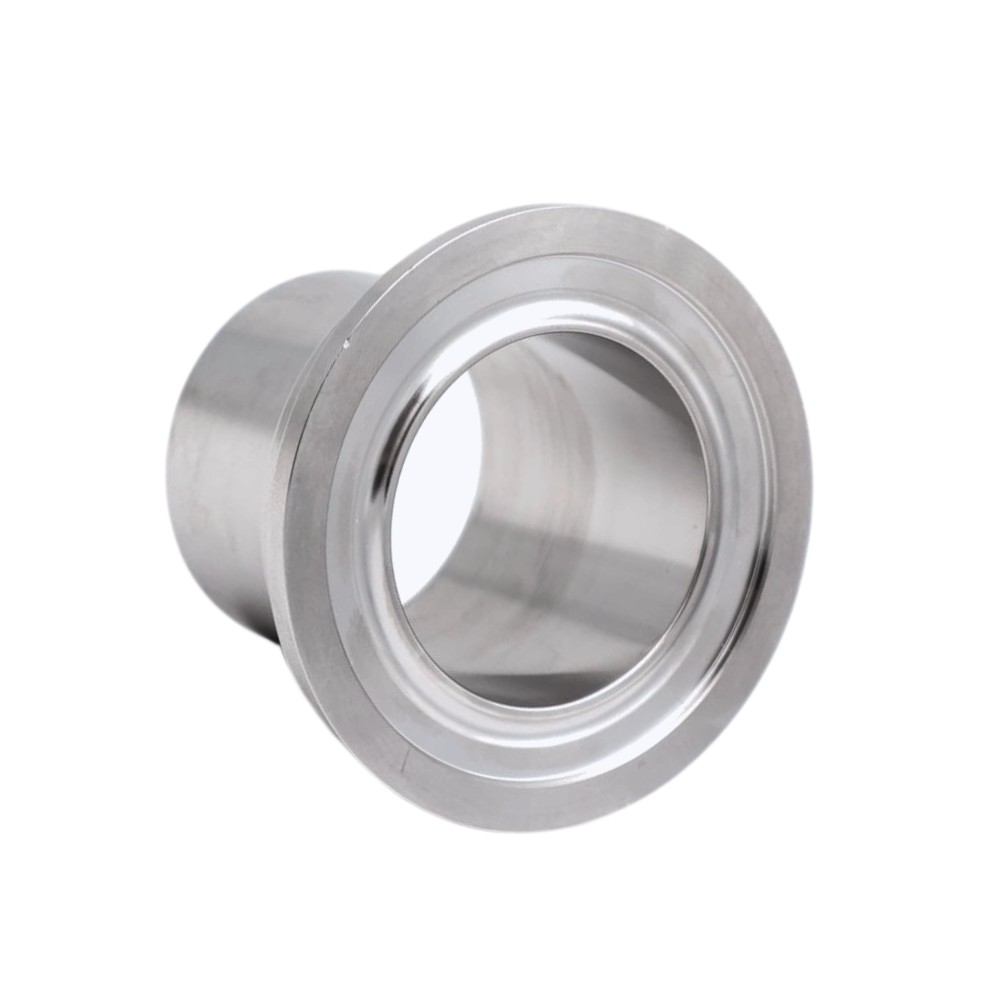

• Kraag (vrouwelijk deel): Het deel dat in de verbinding wordt ingebracht.
• Moer (mannelijk deel): Het tegenoverliggende deel dat de verbinding tot stand brengt.
• Totaaloplossing: De kraag en moer vormen samen de volledige verbinding tussen de processlang en de installatie.
• Hermetische afdichting: Een ingebouwde rubberen pakking zorgt altijd voor een volledig dichte verbinding, waardoor de juiste doorstroming in de procesinstallatie wordt gehandhaafd.

Een juiste identificatie van de aseptische standaarden vormt de basis om ervoor te zorgen dat uw componenten volledig compatibel zijn en voldoen aan internationale normen. De aseptische DIN-standaard bestaat namelijk uit drie verschillende series, en het is van cruciaal belang dat u de serie kiest die past bij de bestaande buizen in uw installatie:

• Serie A: Geschikt voor DIN-voedingsmiddelenbuizen.
• Serie B: Geschikt voor ISO-buizen.
• Serie C: Geschikt voor DS/SMS- of INCH-afmetingen.

Klinkt dit allemaal een beetje ingewikkeld? Bekijk dan deze video, waarin we dieper ingaan op alle basisprincipes van aseptische koppelingen die u moet weten.

De materiaalkwaliteit voor aseptische fittingen is standaard AISI 316L (EN 1.4404). Dit zorgt ervoor dat de componenten bestand zijn tegen agressieve reinigingsmiddelen en de hoge temperaturen waaraan de installatie dagelijks wordt blootgesteld. Maar de samenstelling van het staal is slechts het halve verhaal. De oppervlakteruwheid is minstens net zo belangrijk.

Een lage Ra-waarde betekent een gladder oppervlak. Op een gladde structuur kunnen micro-organismen en productresten zich moeilijk hechten. Aseptische fittingen worden doorgaans geleverd met een oppervlakteruwheid van Ra 0,8 µm of de nog fijnere Ra 0,4 µm.
In de praktijk biedt een lage oppervlakteruwheid u drie concrete voordelen:

• Hogere productveiligheid: Het risico op de vorming van biofilm wordt aanzienlijk geminimaliseerd.
• Effectieve reiniging: CIP/SIP-processen worden efficiënter en kunnen mogelijk sneller worden uitgevoerd, wat tijd bespaart.
• Langere levensduur: Een correcte oppervlaktebehandeling in combinatie met de juiste afdichtingsmaterialen verlengt de levensduur van de installatie.

In een gereguleerde sector is traceerbaarheid uw belangrijkste troef. Wanneer u bij ons inkoopt, ontvangt u altijd de benodigde documentatie en certificering. Dit vergemakkelijkt uw audits en zorgt ervoor dat uw kwaliteitsbeheer altijd in overeenstemming is met de wetgeving. Wij weten dat uw tijd kostbaar is en dat ongeplande stilstand duur is. Daarom staan onze specialisten klaar om u te adviseren over alles, van materiaalkeuze tot het optimaliseren van uw voorraad reserveonderdelen.

Wilt u meer weten over hoe wij u kunnen helpen? Neem dan gerust contact met ons op via telefoonnummer +45 7020 0422 of per e-mail op aanvraag@alfotech.nl.

Aseptische koppelingsdelen zijn speciaal ontwikkelde koppelingen die zorgen voor een volledig gladde en dichte overgang in het leidingsysteem, zodat er geen ‘dode hoeken’ ontstaan waar productresten en bacteriën zich kunnen ophopen. Ze zijn van cruciaal belang in voedingsmiddelen-, brouwerij- en farmaceutische installaties, omdat ze bijdragen aan een steriele omgeving en productveiligheid en het risico op besmetting en stilstand verminderen.

Aseptische wartelkoppelingen (DIN 11864‑1) worden gekozen voor kleinere of flexibele installaties waar montage en onderhoud eenvoudig moeten zijn. Flenzen (DIN 11864‑2) worden gebruikt bij hoge druk, trillingen of temperatuurschommelingen voor robuuste stabiliteit, terwijl Clamp-koppelingen (DIN 11864‑3) ideaal zijn voor veelvuldig demonteren in de farmaceutische toepassingen.

De aseptische DIN-standaard is beschikbaar in drie series: Serie A voor DIN-voedingsmiddelenbuizen, Serie B voor ISO-buizen en Serie C voor DS/SMS- of INCH-afmetingen.

De oppervlakteruwheid geeft aan hoe glad het oppervlak aan de binnenkant van het staal is, en lage Ra-waarden voorkomen dat micro-organismen en productresten zich vasthechten. Oppervlakken voor sanitaire toepassingen hebben doorgaans een Ra-waarde van 0,8 µm of fijner; veel aseptische fittingen worden aangeboden met een Ra-waarde van 0,4 µm voor een hoge reinigbaarheid en hygiëne.
