Vuilfilters voor procesinstallaties – functies, typen en filterinzetstukken

Vuilfilters spelen een cruciale rol bij het beschermen van procesapparatuur tegen schadelijke deeltjes en onzuiverheden in vloeistoffen. Zowel in de voedingsmiddelen- als in de farmaceutische productieomgevingen is het essentieel dat vloeistofstromen schoon en onbelemmerd blijven. Wanneer ongewenste deeltjes pompen, kleppen of meetinstrumenten bereiken, kan dit leiden tot storingen, verhoogde slijtage en in het ergste geval tot productiestilstand. Door deze deeltjes op te vangen en te verwijderen, zorgen vuilfilters voor een gelijkmatig stromingsprofiel en garanderen ze optimale bedrijfsefficiëntie. Wij bieden filters aan die effectieve filtratie combineren met eenvoudig onderhoud en een hoge hygiënestandaard.

Wij bieden zowel Y-type als L-type vuilfilters aan in zuurbestendig roestvrij staal AISI 316L.

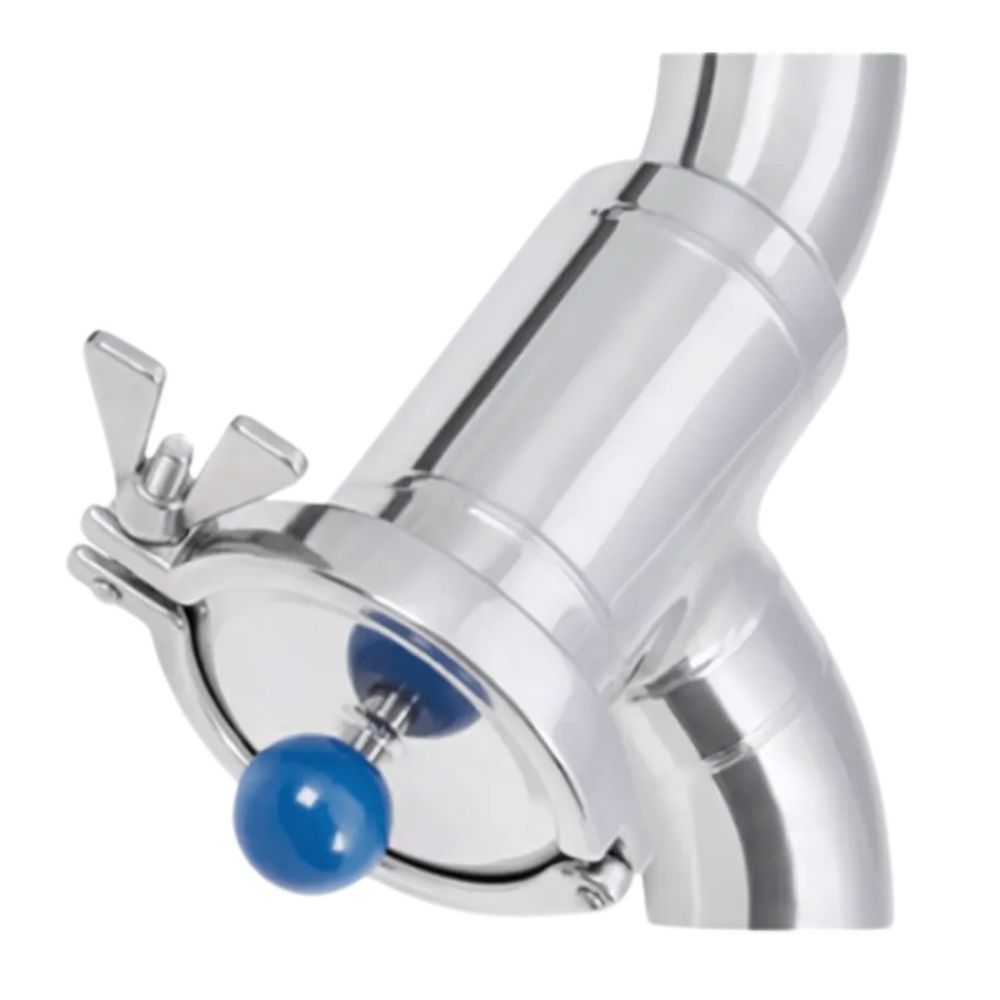

Het Y-type heeft een karakteristieke Y-vorm, waarbij de stroming inwendig door het filter wordt geleid. Deze geometrie maakt het tot een effectieve oplossing die pompen, warmtewisselaars en andere procesapparatuur beschermt tegen vreemde voorwerpen. Het vuilfilter wordt gemaakt van roestvrij staal AISI 316L en is leverbaar met lasuiteinden, Clamp- of DS/SMS-aansluitingen in maten van DN 25 tot DN 100. Het filterinzetstuk, gemaakt van AISI 316, is verkrijgbaar in drie fijnheden: 1 mm, 0,5 mm en 0,25 mm, en kan zonder gereedschap worden vervangen. De dimensionering gebeurt op basis van de KV-waarde van het filter, die de waterhoeveelheid aangeeft die bij een drukval van 1 bar door het filter stroomt.

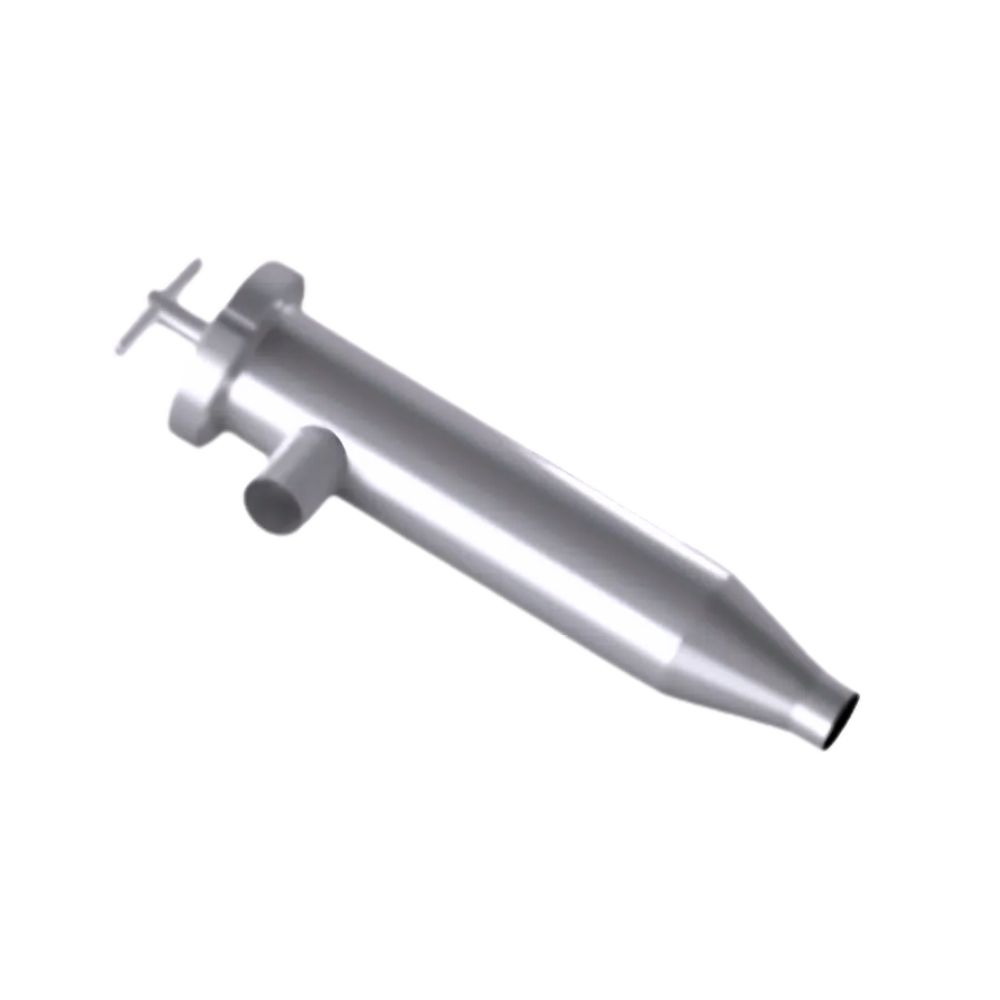

Het L-type is ontwikkeld voor vloeistoffen met een lage viscositeit, zoals water, stoom en vloeibare levensmiddelen en dranken. Door de haakse opbouw is het filter compact en ruimtebesparend, terwijl de stroming van buiten naar binnen verloopt, waardoor de weerstand aanzienlijk wordt gereduceerd. Met een spleetinzetstuk kan de doorstroom tot 75% worden verhoogd ten opzichte van conventionele filters. De filterinzetstukken zijn robuust, drukbestendig en kunnen zonder gereedschap worden vervangen tot en met maat 4 inch. Tijdens het reinigen verwijdert een geïntegreerde schraapring automatisch afzettingen, en voor complexere processen zijn buiscombinaties leverbaar die vervanging mogelijk maken zonder de werking te onderbreken. Het vuilfilter wordt standaard geleverd met lasuiteinden, maar is ook verkrijgbaar met DS-, SMS-, DIN- of ISO Clamp-aansluitingen. Alle onderdelen die in contact komen met het medium zijn gemaakt van AISI 316L (1.4404), terwijl de overige onderdelen doorgaans uit AISI 304L (1.4307) bestaan. Het inwendige oppervlak heeft een ruwheid van minder dan Ra 0,8 µm, terwijl de buitenkant elektrogepolijst is. De werkdruk bedraagt PN10 voor afmetingen van 1 tot 4 inch en PN06 voor 5 tot 6 inch.

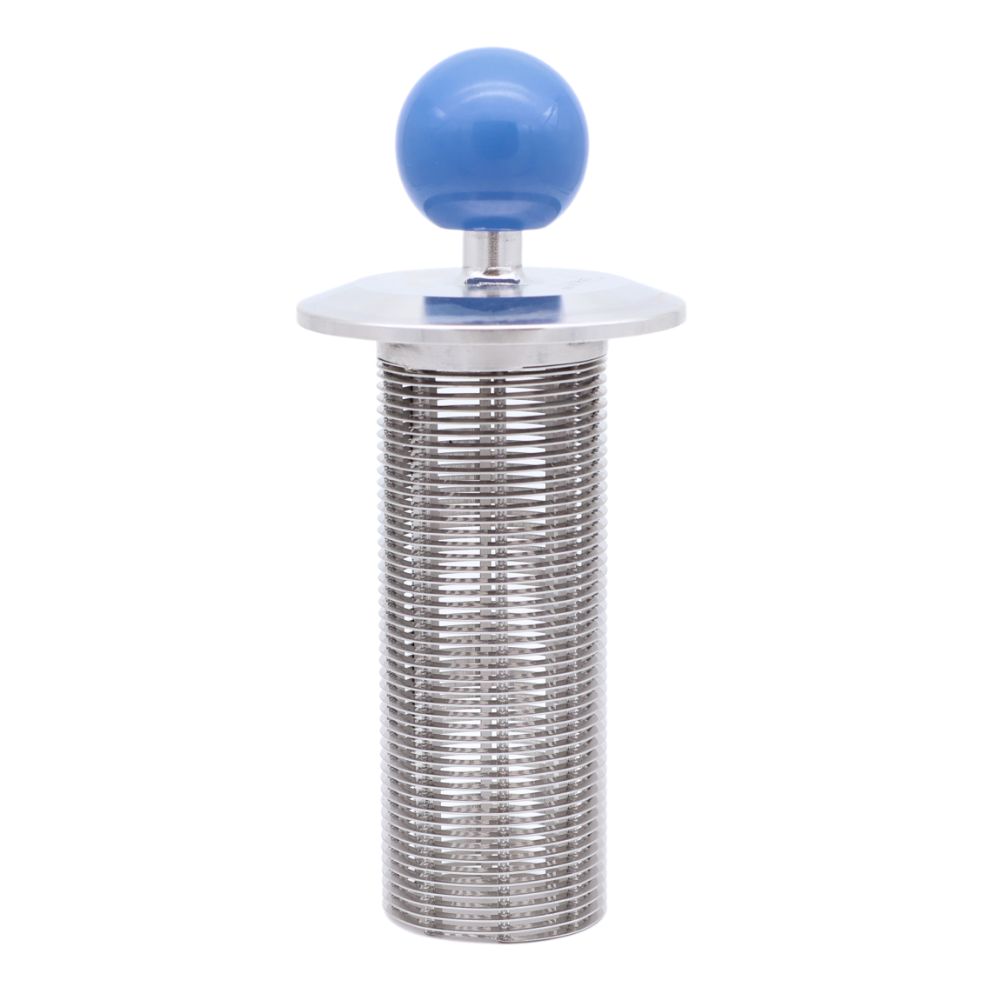

Bij het kiezen van een filterinzetstuk moet u rekening houden met zowel de eigenschappen van het procesmedium, de deeltjesgrootte als de vereisten voor de stroomsnelheid. Voor het Y-type zijn inzetstukken van AISI 316 verkrijgbaar in drie fijnheden: 1 mm, 0,5 mm en 0,25 mm.

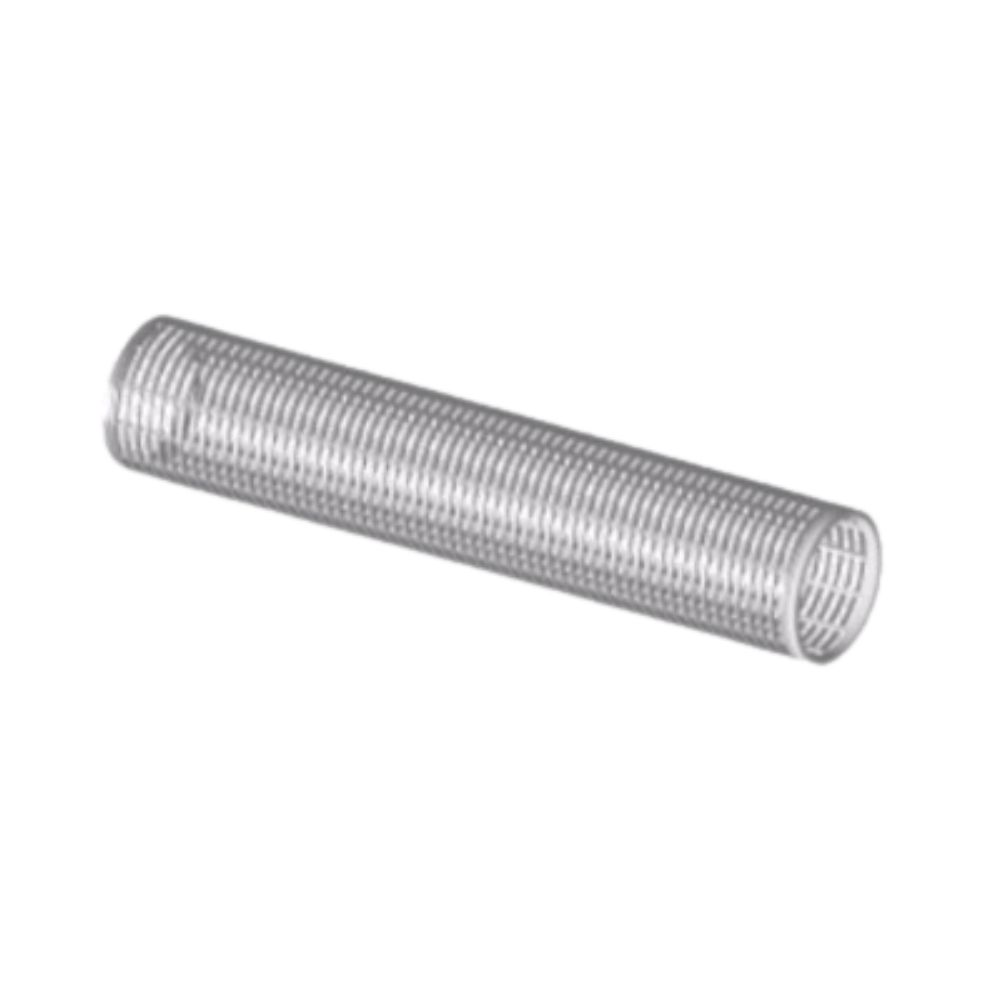

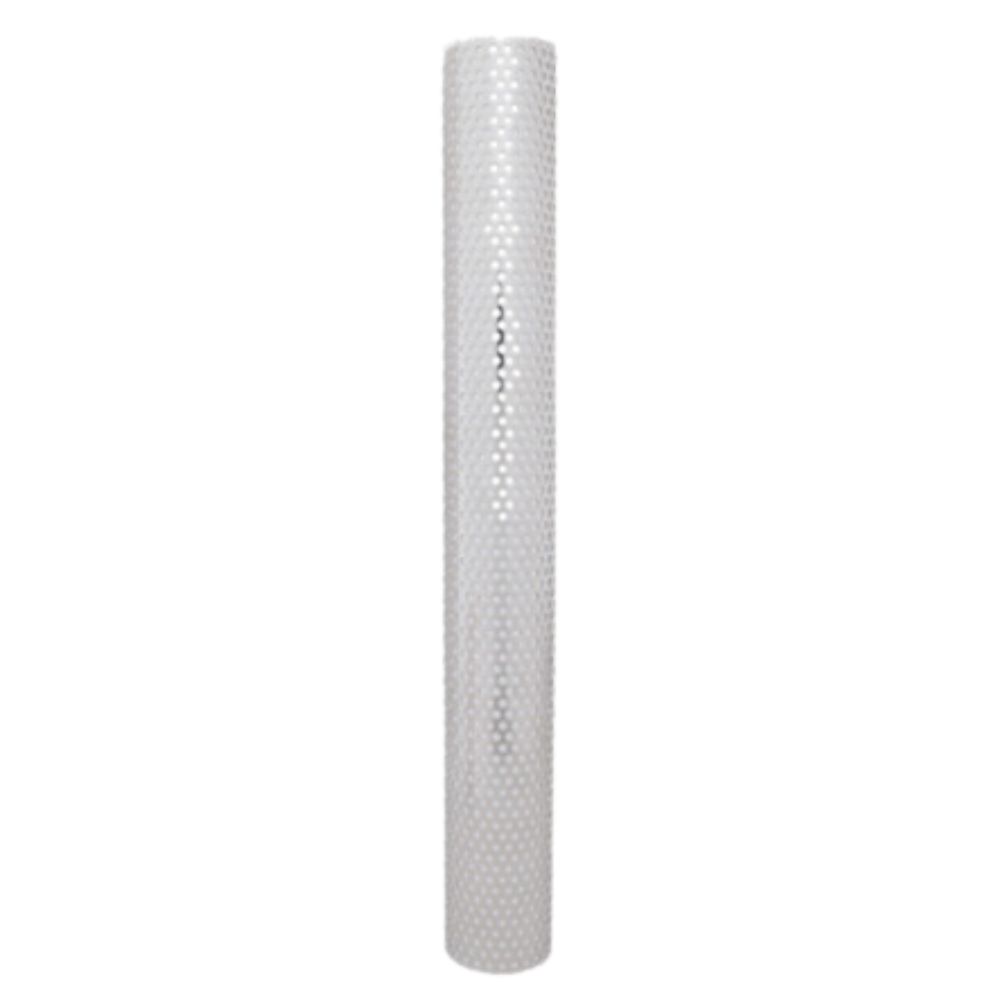

Voor het L-type zijn er twee varianten. Het filterinzetstuk met sleuven van AISI 316 is verkrijgbaar met openingen van 50 µm tot 4 mm en combineert een hoge filterefficiëntie met een lage weerstand. Daarnaast bieden wij het geperforeerde filterinzetstuk aan, eveneens in AISI 316, dat bedoeld is voor processen met een hoge deeltjesbelasting, stoom of retourstroom uit CIP-systemen.

Alle vuilfilters worden geleverd met standaardpakkingen van FDA-goedgekeurd EPDM, maar afhankelijk van het procesmedium en de temperatuur kan ook worden gekozen voor Viton of PTFE. De onderdelen van de filters die in contact komen met het medium zijn gemaakt van AISI 316L, terwijl componenten zonder direct contact met het medium doorgaans van AISI 304L zijn. Het inwendige oppervlak heeft een ruwheid van minder dan 0,8 µm en de buitenkant is elektrogepolijst om een eenvoudige reiniging te garanderen.

Het Y-type heeft een schuine constructie met een laag drukverlies en een hoog debiet, terwijl het L-type een haaks en compact ontwerp heeft, dat goed geschikt is voor installaties met beperkte ruimte.

Het filterinzetstuk moet worden vervangen of gereinigd wanneer er tekenen zijn van een verminderde doorstroming of verstopping. Door gepland onderhoud wordt een stabiele werking gegarandeerd en wordt stilstandtijd gereduceerd.

Alle filterinzetstukken zijn gemaakt van roestvrij staal AISI 316 en zijn ontwikkeld om bestand te zijn tegen agressieve media en frequente reiniging in hygiënegevoelige omgevingen.

Het vuilfilter moet in de aangegeven doorstroomrichting worden geïnstalleerd en zo worden geplaatst dat het filterinzetstuk gemakkelijk toegankelijk is voor reiniging en vervanging. Aansluitingen zijn verkrijgbaar als lasuiteinden of in standaarden zoals DS, DIN of ISO Clamp.
